专利号: 2021106544095
申请人: 山东星梦缘纺织有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

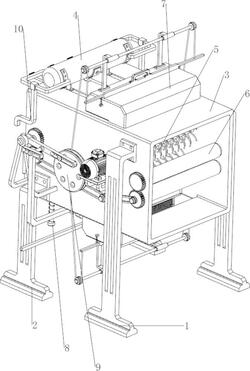

1.一种纺织用纺织布湿润装置,包括有高支脚(1)、低支脚(2)和安装框(3),其特征在于:两个高支脚(1)和两个低支脚(2)顶端之间连接有安装框(3),安装框(3)上设有湿润机构(4),安装框(3)上设有清扫机构(5),安装框(3)内部设有传料机构(6);安装框(3)上部对称滑动式设有第一挡板(41),两块第一挡板(41)顶部之间连接有雾化箱(42),安装框(3)顶部设有第一滑杆(43),第一滑杆(43)上滑动式设有第一滑套(44),第一滑套(44)与雾化箱(42)底部中间连接,第一滑杆(43)上绕有第一弹簧(45),第一弹簧(45)两端分别与第一滑杆(43)和第一滑套(44)连接;安装框(3)上部设有第一支架(51),第一支架(51)顶部安装有电机(52),安装框(3)内部上下对称转动式设有清扫杆(53),上部的清扫杆(53)与电机(52)输出轴连接,下部的清扫杆(53)与电机(52)输出轴之间连接有第一传动组件(54),第一传动组件(54)由两个皮带轮和皮带组成,一个皮带轮设在下部的清扫杆(53)上,一个皮带轮设在电机(52)输出轴上,皮带绕在两个皮带轮之间;安装框(3)内部两侧均上下对称转动式设有滚筒(61),滚筒(61)上设有齿轮(62),相靠近的两个齿轮(62)啮合,一侧下部的滚筒(61)与下部的清扫杆(53)之间连接有第二传动组件(63),第二传动组件(63)由两个皮带轮和皮带组成,一个皮带轮设在下部的清扫杆(53)上,一个皮带轮设在一侧下部的滚筒(61)上,皮带绕在两个皮带轮之间,另一侧下部的滚筒(61)与下部的清扫杆(53)之间连接有第三传动组件(64),第三传动组件(64)由两个皮带轮和皮带组成,一个皮带轮设在下部的清扫杆(53)上,一个皮带轮设在下部的滚筒(61)上,皮带绕在两个皮带轮之间;安装框(3)底部两侧均设有第二滑杆(81),两根第二滑杆(81)之间滑动式设有堵塞块(82),堵塞块(82)与安装框(3)滑动式连接,第二滑杆(81)上绕有第二弹簧(83),第二弹簧(83)两端分别与第二滑杆(81)和堵塞块(82)连接,堵塞块(82)上设有手拉杆(84),安装框(3)底部设有第二滑套(85),第二滑套(85)下部两侧之间滑动式连接有第一连接杆(86),第一连接杆(86)与堵塞块(82)配合,第一连接杆(86)两侧均绕有第三弹簧(87),第三弹簧(87)两端分别与第二滑套(85)和第一连接杆(86)连接。

2.如权利要求1所述的一种纺织用纺织布湿润装置,其特征在于:安装框(3)外壁上下对称设有吸尘器(71),吸尘器(71)上滑动式设有过滤网(72),过滤网(72)两侧均与吸尘器(71)之间连接有拉伸弹簧(73)。

3.如权利要求2所述的一种纺织用纺织布湿润装置,其特征在于:堵塞块(82)上对称设有异形块(91),安装框(3)两壁对称设有第二支架(92),第二支架(92)上部转动式设有摆杆(93),摆杆(93)外壁设有第二连接杆(94),第二连接杆(94)与同侧的异形块(91)滑动式连接,安装框(3)两壁中部均转动式设有转盘(95),转盘(95)偏心位置与同侧的摆杆(93)滑动式连接,吸尘器(71)外壁两侧均设有第三支架(96),横向同侧的两个第三支架(96)之间转动式连接有绕线轮(97),过滤网(72)两侧均与同侧的转盘(95)之间连接有拉绳(98),拉绳(98)与绕线轮(97)滑动式连接。

4.如权利要求3所述的一种纺织用纺织布湿润装置,其特征在于:后部上侧的滚筒(61)两端均设有L杆(101),雾化箱(42)两侧对称设有U形杆(103),U形杆(103)外侧中部设有异形杆(102),异形杆(102)与L杆(101)配合。
