专利号: 2021106645876
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

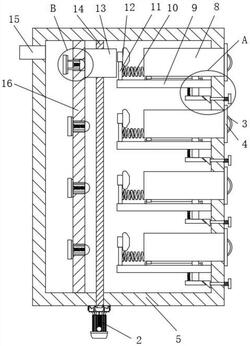

1.一种用于实验室开发的空气过滤装置,包括放置箱(5),其特征在于,所述放置箱(5)的一侧固定连接有相连通的过滤箱(6),所述放置箱(5)和过滤箱(6)通过连接管(15)相连通,所述放置箱(5)的内部固定连接有第一挡板(16),所述第一挡板(16)的内部开设有多个进气口(27),所述进气口(27)的内部设置有用于将进气口(27)封闭的封闭组件,所述封闭组件包括滑动连接在进气口(27)内部的两个连接杆(26),两个所述连接杆(26)靠近固定板(9)的一端固定连接有同一个凸板(28),所述凸板(28)与第一挡板(16)的一侧内壁之间固定连接有同一个第三弹簧(29),两个所述连接杆(26)远离固定板(9)的一端固定连接有同一个第二密封板(24),所述第二密封板(24)靠近第一挡板(16)的一侧固定连接有密封圈(25),所述过滤箱(6)的内部设置有过滤有毒气体的过滤组件,所述过滤组件包括固定连接在过滤箱(6)顶部内壁的第二挡板(30),所述过滤箱(6)的顶部固定连接有相连通的出气管(7),所述第一挡板(16)的一侧滑动连接有用于吹风的鼓风组件,所述鼓风组件包括滑动连接在第一挡板(16)一侧的三个升降箱(13),所述放置箱(5)的顶部内壁转动连接有三个丝杆(14),所述放置箱(5)的底部固定连接有三个伺服电机(2),所述伺服电机(2)的输出轴延伸至放置箱(5)的内部并与丝杆(14)的底部固定连接,所述丝杆(14)贯穿升降箱(13)并与升降箱(13)螺纹连接,所述升降箱(13)的一侧内壁固定连接有驱动电机(34),所述驱动电机(34)的输出轴上固定连接有多个扇叶(35),所述升降箱(13)远离第一挡板(16)的一侧开设有第二通孔(36),所述升降箱(13)靠近第一挡板(16)的一侧开设有出气孔(33),所述放置箱(5)的一侧内壁固定连接有多个固定板(9),所述固定板(9)的顶部滑动连接有放置盒(8),所述固定板(9)的内部设置有用于对放置盒(8)进行限位的限位组件,所述限位组件包括滑动贯穿固定板(9)的卡块(17),所述放置盒(8)的底部开设有与卡块(17)相卡合的卡槽(31),所述卡块(17)的底部固定连接有拉板(19),所述拉板(19)的顶部和固定板(9)的底部之间固定连接有同一个拉簧(18),所述放置箱(5)的一侧滑动贯穿有横板(21),所述横板(21)靠近拉板(19)的一端固定连接有三角块(20),所述横板(21)远离拉板(19)的一端固定连接有按压板(23),所述按压板(23)与放置箱(5)之间固定连接有同一个第二弹簧(22),所述第二弹簧(22)套设在横板(21)上,所述固定板(9)的顶部固定连接有支撑杆(11),所述支撑杆(11)的顶部固定连接有空气质量检测器(12),所述支撑杆(11)与放置盒(8)之间固定连接有同一个第一弹簧(10)。

2.根据权利要求1所述的一种用于实验室开发的空气过滤装置,其特征在于,所述放置盒(8)靠近空气质量检测器(12)的一侧开设有多个第一通孔(32),所述放置盒(8)远离空气质量检测器(12)的一端延伸至放置箱(5)的外部并固定连接有第一密封板(4),所述第一密封板(4)的一侧固定连接有拉手(3),所述第一密封板(4)的一侧设置有标签(37),所述第一密封板(4)的一侧设置有透明窗(38)。

3.根据权利要求1所述的一种用于实验室开发的空气过滤装置,其特征在于,所述放置箱(5)和过滤箱(6)的底部均对称固定连接有两个固定底座(1)。
