专利号: 2021106694317
申请人: 熊仁丽
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

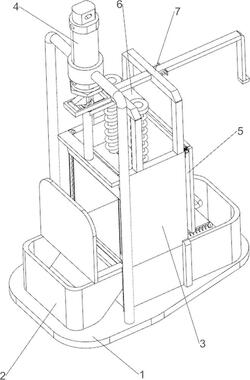

1.一种用于芦笋去根的裁切装置,其特征是:包括有底座(1)、收纳盒(2)、放置机构(3)和裁切机构(4),底座(1)顶部左右两侧设有收纳盒(2),底座(1)顶部设有放置机构(3),底座(1)顶部左侧设有裁切机构(4)。

2.按照权利要求1所述的一种用于芦笋去根的裁切装置,其特征是:放置机构(3)包括有支撑杆(31)、限位板(32)、挡板(33)、放置板(34)、第一弹簧(35)和推杆(36),底座(1)顶部前后两侧设有两个支撑杆(31),两个支撑杆(31)上部之间均设有限位板(32),限位板(32)均位于右侧的收纳盒(2)上方,限位板(32)左侧下部之间设有挡板(33),限位板(32)下部内侧之间滑动式设有放置板(34),放置板(34)与限位板(32)右侧之间均设有第一弹簧(35),放置板(34)右侧设有推杆(36)。

3.按照权利要求2所述的一种用于芦笋去根的裁切装置,其特征是:裁切机构(4)包括有支撑柱(41)、气缸(42)、连接柱(43)、裁切刀(44)、第二弹簧(45)和导向杆(46),底座(1)顶部左侧设有支撑柱(41),支撑柱(41)上部中间设有气缸(42),气缸(42)的活塞杆上设有连接柱(43),限位板(32)左侧内部均设有导向杆(46),导向杆(46)上部外侧之间滑动式设有裁切刀(44),裁切刀(44)与连接柱(43)配合,裁切刀(44)与限位板(32)之间均设有第二弹簧(45),第二弹簧(45)均套在导向杆(46)上。

4.按照权利要求3所述的一种用于芦笋去根的裁切装置,其特征是:还包括有对齐组件(5),对齐组件(5)包括有安装座(51)、转轴(52)、扭簧(53)、卡位板(54)和把手(55),限位板(32)右侧上部均设有安装座(51),安装座(51)内侧之间转动式设有转轴(52),转轴(52)外侧设有卡位板(54),卡位板(54)与限位板(32)之间均设有扭簧(53),扭簧(53)均套在转轴(52)上,卡位板(54)右侧下部设有把手(55)。

5.按照权利要求4所述的一种用于芦笋去根的裁切装置,其特征是:还包括有卡位组件(6),卡位组件(6)包括有连接块(61)、连接环(62)、第三弹簧(63)、导向柱(64)和下压块(65),连接柱(43)上部右侧设有连接块(61),连接块(61)右侧对称设有连接环(62),连接环(62)内侧均滑动式设有导向柱(64),导向柱(64)底部之间设有下压块(65),连接环(62)与下压块(65)之间均设有第三弹簧(63),第三弹簧(63)均套在导向柱(64)上。

6.按照权利要求5所述的一种用于芦笋去根的裁切装置,其特征是:还包括有拉动组件(7),拉动组件(7)包括有支架(71)、滑杆(72)、异形块(73)、第四弹簧(74)、挡块(75)和楔形块(76),限位板(32)顶部左右两侧之间对称设有支架(71),支架(71)内侧之间滑动式设有滑杆(72),滑杆(72)右侧设有异形块(73),异形块(73)与把手(55)配合,滑杆(72)前后两侧设有挡块(75),右侧的支架(71)与挡块(75)之间均设有第四弹簧(74),气缸(42)的活塞杆左侧设有楔形块(76),楔形块(76)与滑杆(72)滑动式配合。
