专利号: 2021106696933
申请人: 湖南盛昶新型建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

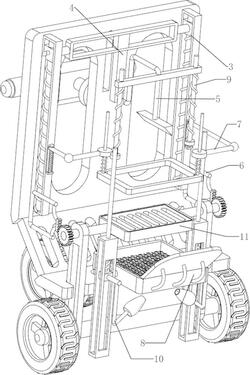

1.一种工业用砖块切割设备,其特征在于,包括:支撑架(1),其上滑动式连接有第一下压杆(2);

第一滑块(3),其滑动式地连接在支撑架(1)上;

第一支撑杆(4),其连接在第一滑块(3)上;

切割刀片(5),其连接在第一支撑杆(4)上;

传动组件(6),其连接在支撑架(1)上;

第一夹紧组件(7),其滑动式地连接在传动组件(6)上;

传动组件(6)包括:

滑杆(61),其连接在第一滑块(3)上;

第二支撑杆(62),其连接在滑杆(61)上;

第一弹簧(63),其连接在第一滑块(3)与支撑架(1)之间;

还包括有装料组件(8),装料组件(8)包括:第三滑槽(81),其连接在支撑架(1)上;

第二限位杆(82),其连接在第三滑槽(81)上;

第三弹簧(83),其连接在装料框(84)与第三滑槽(81)之间;

装料框(84),其滑动式地连接在第三滑槽(81)上;

筛网(85),其连接在装料框(84)上;

还包括有烘干组件(10),烘干组件(10)包括:第三支撑杆(101),其连接在装料框(84)上;

烘干机(102),其连接在第三支撑杆(101)上;

还包括有收料组件(11),收料组件(11)包括:第四滑槽(1101),其连接在支撑架(1)上;

转轴(1102),其转动式连接在第四滑槽(1101)上;

单向齿轮(1103),其连接在转轴(1102)上;

切料板(1104),其连接在转轴(1102)上;

直齿条(1105),其连接在滑杆(61)上,直齿条(1105)与单向齿轮(1103)啮合。

2.根据权利要求1所述的一种工业用砖块切割设备,其特征在于,第一夹紧组件(7)包括:夹紧框(71),其连接在第一限位杆(72)上;

第一限位杆(72),其滑动式地连接在第二滑块(73)上;

第二滑块(73),其连接在卡块(75)上;

第二弹簧(74),其连接在夹紧框(71)与第二滑块(73)之间;

卡块(75),其滑动式地连接在支撑架(1)上。

3.根据权利要求2所述的一种工业用砖块切割设备,其特征在于,还包括有第二夹紧组件(9),第二夹紧组件(9)包括:压盘(91),其滑动式地连接在第二下压杆(93)上;

第四弹簧(92),其连接在压盘(91)与第二下压杆(93)之间;

第二下压杆(93),其连接在切割刀片(5)上。

4.根据权利要求1所述的一种工业用砖块切割设备,其特征在于,切料板(1104)上设有多个下料槽。
