专利号: 2021106723273
申请人: 宝鸡市科威尔电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

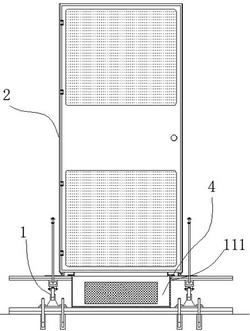

1.一种底部送风的配电柜,其特征在于:包括铺设于机房内的基础结构(1),以及安装于基础结构(1)顶部的柜体结构(2);

所述基础结构(1)包括铺设于地面上方的龙骨(101),所述龙骨(101)呈纵向设置;在所述龙骨(101)的底部位置处安装有多个高度调节机构(3);在所述龙骨(101)的上端焊接有竖杆(102);在横向相邻的所述龙骨(101)之间铺设有隔热棉(103),在所述隔热棉(103)的上方铺设有地板(104);所述竖杆(102)向上延伸至所述地板(104)的外部,在所述竖杆(102)的上端设置有限位螺母(105);在所述竖杆(102)的杆身上设置有限位块(106);

所述柜体结构(2)包括柜体(201),在所述柜体(201)的前端铰接有翻转打开的柜门(202),在所述柜体(201)的后端靠近顶部位置处设置有多个排热风机(203);在所述柜体(201)的底部设置有进风孔(204);在所述柜体(201)的底部位置处安装有进风盒(205);

在所述地板(104)的表面开设有插入所述进风盒(205)用的插口(111);

在所述柜体(201)的底部左右两侧处均设置有支撑脚(206),所述支撑脚(206)具有穿过所述竖杆(102)的条形槽(207),所述条形槽(207)的宽度小于所述限位块(106 )的直径,所述条形槽(207)的一端设置有装配孔(208),所述装配孔(208)的孔径大于所述限位块(106)的直径;当所述限位块(106)穿过所述装配孔(208)后,侧向移动柜体(201),使得限位块(106)移动至所述条形槽(207)的下方,此时所述支撑脚(206)被限位于所述限位块(106)的顶部;此时的所述进风盒(205)向上脱离所述地板;

其中,在所述进风孔(204)处螺纹连接有进风罩(5),所述进风罩(5)的顶部为一平面,在该平面上安装有电机(501),在所述电机(501)的输出轴向下延伸至所述进风盒(205)内;

所述电机(501)的输出轴处安装有负压扇叶(502);当所述负压扇叶(502)旋转时,在所述进风罩(5)的底部形成进风负压;所述进风罩(5)的外侧,位于所述负压扇叶(502)的上方环形分布有多个出风孔(503)。

2.根据权利要求1所述的底部送风的配电柜,其特征在于:在所述插口(111)处装配有一箱体(4);所述箱体(4)的顶部具有外边部分(401),所述外边部分(401)限位于所述地板(104)的顶部;所述进风盒(205)插入至所述箱体(4)内,所述柜体(201)的底部作用于所述外边部分(401);外边部分(401)密封于所述箱体(4)和所述柜体(201)之间;所述箱体(4)的外侧面上开设有风口,在风口内安装有防虫网(402);当所述支撑脚(206)被限位于所述限位块(106)的底部时,所述柜体(201)的底部和所述地板(104)的间距大于所述箱体(4)的高度,此时箱体(4)向上被取出。

3.根据权利要求1所述的底部送风的配电柜,其特征在于:所述高度调节机构(3)包括底座(301),所述底座(301)与地面之间配合有膨胀螺栓(302);在所述底座(301)的顶部设置有套筒(303),套筒(303)内螺纹连接有一杆件(304);在所述龙骨(101)的底部设置有插套(121),所述杆件(304)插入至所述插套(121)内后固定。

4.根据权利要求1所述的底部送风的配电柜,其特征在于:在地面上铺设有防潮垫(6),在所述防潮垫(6)的上部铺设有第一保温棉(7)。

5.一种如权利要求1至4中任一项所述的底部送风的配电柜的散热方法,其特征在于:

包括以下步骤:

步骤1:将本装置搭建完成,并准备空调系统,将空调系统的出风位置置于地板(104)和地面之间;

步骤2:启动空调系统,空调系统制冷后产生的冷风位于地板(104)和地面之间,该空间较小,吹出的冷风可以有效的填充该空间;

步骤3:通过负压扇叶(502)的旋转产生负压吸力,将步骤2中空调系统制出的冷风向上吸入并送入至柜体(201)内,然后通过排热风机(203)产生的吸力,让从柜体(201)底部进入的冷空气向上运动,并穿过柜体(201)内的元器件,带走元器件的热量后从排热风机(203)处排出;

步骤4:在机房内安装多台排风扇,通过排风扇实现室内外空气的交换,将室内的空气向室外抽排。
