专利号: 2021106750637
申请人: 金华市海丰实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 刷类制品
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

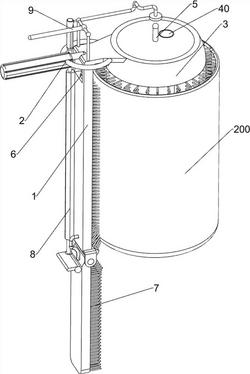

1.一种对杯子全方位清洗的清洁刷,其特征在于,包括:第一连接板(1),其一侧上部连接有把手(2);

外筒(3),第一连接板(1)另一侧上部连接有外筒(3);

第一刷毛(31),第一连接板(1)内侧面连接有多个第一刷毛(31);

第二刷毛(32),外筒(3)外壁连接有多个第二刷毛(32);

储液组件(4),外筒(3)内安装有储液组件(4);

挤液组件(5),储液组件(4)内安装有挤液组件(5);

喷液组件(6),储液组件(4)上安装有喷液组件(6);

储液组件(4)包括:

第一连接杆(41),外筒(3)内的顶部连接有多个第一连接杆(41),第一连接杆(41)的端部之间连接有储液桶(42),储液桶(42)顶部连接有加料管(40),加料管(40)贯穿外筒(3);

定量筒(43),储液桶(42)底部连接有定量筒(43);

挤液组件(5)包括:

滑杆(51),储液桶(42)顶部滑动式连接有滑杆(51),滑杆(51)穿过外筒(3);

复位弹簧(52),滑杆(51)与储液桶(42)之间连接有复位弹簧(52);

活塞(53),滑杆(51)上连接有活塞(53),活塞(53)与定量筒(43)滑动配合;

喷液组件(6)包括:

第一连接管(61),第一连接板(1)上开有通槽(62),第一连接板(1)的内侧面开有多个出液槽(63),出液槽(63)与通槽(62)相连通,定量筒(43)一侧连接有带有单向阀的第一连接管(61),第一连接管(61)穿过外筒(3)连接在第一连接板(1)上,第一连接管(61)与通槽(62)相连通;

第二连接管(64),定量筒(43)另一侧连接有带有单向阀的第二连接管(64),第二连接管(64)上连接有多个出液细管(65),出液细管(65)穿过外筒(3);

还包括刷底组件(7),刷底组件(7)包括:

轴杆(71),第一连接板(1)下部转动式连接有轴杆(71),轴杆(71)上连接有第二连接板(72),第二连接板(72)一侧连接有多个第三刷毛(73),第二连接板(72)上开有进液槽,第二连接板(72)一侧开有多个出液孔;

第三连接管(74),通槽(62)内连接有第三连接管(74),第三连接管(74)上连接有软管(75),软管(75)连接在第二连接板(72)上,软管(75)与进液槽相连通。

2.根据权利要求1所述的一种对杯子全方位清洗的清洁刷,其特征在于,还包括挤压组件(8),挤压组件(8)包括:轴套(81),第一连接板(1)一侧连接有轴套(81),轴套(81)内转动式连接有转轴(82),转轴(82)底端连接有摆动板(83),摆动板(83)与第二连接板(72)接触配合;

扭力弹簧(84),轴杆(71)与第一连接板(1)之间连接有扭力弹簧(84)。

3.根据权利要求2所述的一种对杯子全方位清洗的清洁刷,其特征在于,还包括下压组件(9),下压组件(9)包括:第二连接杆(91),转轴(82)顶端连接有第二连接杆(91);

滑动架(92),第一连接板(1)顶部滑动式连接有滑动架(92),滑动架(92)中部连接有压杆(93);

压架(94),滑动架(92)一侧连接有压架(94),压架(94)与滑杆(51)接触配合;

导杆(95),第二连接杆(91)外壁开有导槽(96),滑动架(92)另一侧连接有导杆(95),导杆(95)位于导槽(96)内;

弹性件(97),滑动架(92)与第一连接板(1)之间连接有两个弹性件(97)。

4.根据权利要求3所述的一种对杯子全方位清洗的清洁刷,其特征在于,滑动架(92)的形状为n字型。
