专利号: 2021106788691
申请人: 张广帅
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

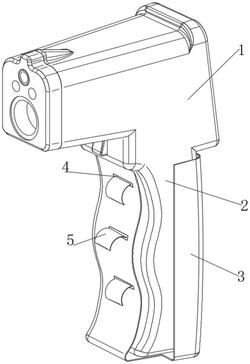

1.一种握柄反抓式测温枪,包括测温枪本体(1)和固定连接在测温枪本体(1)下端的测温枪握柄(2),其特征在于:所述测温枪握柄(2)外端包裹有与其电性连接的柔性电包裹护套(3),所述柔性电包裹护套(3)左端固定连接有三个转向引导基片(4),所述柔性电包裹护套(3)内部滑动连接有与转向引导基片(4)相配合的可变吸附组件(5),且可变吸附组件(5)通过柔性导线与柔性电包裹护套(3)电性连接;

所述可变吸附组件(5)包括有柔性隔离堆叠套(503),所述柔性电包裹护套(3)内开设有三个电作用收缩槽(301),所述电作用收缩槽(301)上内壁固定连接有柔性隔离堆叠套(503),所述柔性隔离堆叠套(503)左右两内壁靠近转向引导基片(4)一侧均固定连接有柔性碳纤维复合布(502),两个所述柔性碳纤维复合布(502)之间固定连接有超离子导体片(501),所述柔性隔离堆叠套(503)内固定连接有多个同极电磁条(504),所述柔性隔离堆叠套(503)内固定连接有多个与同极电磁条(504)间隔设置的强磁柔性条(505)。

2.根据权利要求1所述的一种握柄反抓式测温枪,其特征在于:所述转向引导基片(4)内开设有与电作用收缩槽(301)相接通的转向牵引孔(401),所述转向牵引孔(401)与可变吸附组件(5)相配合。

3.根据权利要求1所述的一种握柄反抓式测温枪,其特征在于:所述柔性隔离堆叠套(503)左端靠近转向引导基片(4)一侧固定连接有多个亲肤吸附薄板(6),所述亲肤吸附薄板(6)左端固定连接有多个吸附弧片(7)。

4.根据权利要求3所述的一种握柄反抓式测温枪,其特征在于:所述吸附弧片(7)内部固定连接有水性吸附芯(701),所述水性吸附芯(701)外端固定连接有多个均匀分布的亲肤吸附珠带(702),所述水性吸附芯(701)外端固定连接有多个与亲肤吸附珠带(702)间隔设置的单向引汗条(703)。

5.根据权利要求1所述的一种握柄反抓式测温枪,其特征在于:所述测温枪握柄(2)下端固定连接有与总电源电性连接的导电触块(201),所述导电触块(201)下端与柔性电包裹护套(3)上内壁电性连接,且柔性电包裹护套(3)内部固定连接有柔性电路导线。

6.根据权利要求1所述的一种握柄反抓式测温枪,其特征在于:所述柔性电包裹护套(3)上端内壁固定连接有吸附毡条(302),所述吸附毡条(302)与测温枪握柄(2)吸附连接。

7.根据权利要求1所述的一种握柄反抓式测温枪,其特征在于:所述柔性隔离堆叠套(503)的长度至少为超离子导体片(501)长度的2倍,所述超离子导体片(501)的长度等于柔性碳纤维复合布(502)的长度。

8.根据权利要求1所述的一种握柄反抓式测温枪,其特征在于:所述柔性电包裹护套(3)后端固定连接有吸汗防护垫,所述吸汗防滑垫采用化纤复合面料制成。

9.根据权利要求1所述的一种握柄反抓式测温枪,其特征在于:所述柔性电包裹护套(3)外端固定连接有一层电感显色膜,所述电感显色膜通过导线与测温枪握柄(2)电性连接。

10.根据权利要求1所述的一种握柄反抓式测温枪的握持方法,其特征在于:包括如下步骤:

S1.工作人员单手握住测温枪握柄(2),并将手指放置在相对应的转向引导基片(4)下侧;

S2.启动测温枪本体(1)总电源;

S3.使柔性电包裹护套(3)通电,柔性电包裹护套(3)通过柔性导线向可变吸附组件(5)输送电流;

S4.预先使同极电磁条(504)通电,产生磁力,使得同极电磁条(504)和强磁柔性条(505)产生磁力相斥,使得柔性隔离堆叠套(503)向转向引导基片(4)移动,并受转向引导基片(4)引导移动至外侧;

S5.在柔性隔离堆叠套(503)伸展完成后,使柔性碳纤维复合布(502)通电,控制单侧柔性碳纤维复合布(502)的电流量,使可变吸附组件(5)朝向对应手指处弯曲,并对手指进行包裹固定;

S6.可变吸附组件(5)辅助测温枪握柄(2)与工作人员手指连接。
