专利号: 2021106816687
申请人: 浙江高盛钢结构有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-11-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

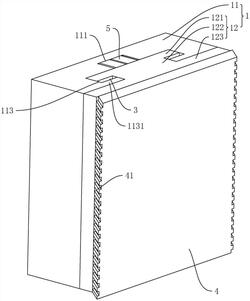

1.一种防渗透混凝土墙板,包括墙板本体(1),其特征在于:所述墙板本体(1)包括板体(11)和盖板(12),所述板体(11)和所述盖板(12)可拆卸连接,所述板体(11)和所述盖板(12)拼接形成有用于混凝土灌注的灌注腔(2),所述板体(11)上开设有第一灌注口(111)和第二灌注口(112),所述第一灌注口(111)和所述第二灌注口(112)分别位于所述板体(11)的上下两端,且所述第一灌注口(111)和所述第二灌注口(112)均与所述灌注腔(2)连通,所述第一灌注口(111)和相邻所述板体(11)上的所述第二灌注口(112)连通;

所述第一灌注口(111)和所述第二灌注口(112)对齐设置,所述板体(11)上设置有限位板(5),所述限位板(5)位于所述第一灌注口(111)的相对两侧并位于所述板体(11)外侧,且所述限位板(5)卡入相邻所述板体(11)上的所述第二灌注口(112)内并抵接于所述第二灌注口(112)的内壁;

所述限位板(5)铰接于所述第一灌注口(111)内,所述第一灌注口(111)的内壁上插接有定位件(6),当两个所述限位板(5)翻转位于所述第一灌注口(111)时,所述定位件(6)穿设于两个所述限位板(5)并定位两个所述限位板(5),每个所述限位板(5)上均开设有限位槽(52),当两个所述限位板(5)均翻转远离所述第一灌注口(111)时,所述定位件(6)的相对两端分别卡入两个所述限位板(5)上的所述限位槽(52)内并定位两个所述限位板(5)。

2.根据权利要求1所述的防渗透混凝土墙板,其特征在于:所述板体(11)上还设置有抵接板(7),所述抵接板(7)位于所述第二灌注口(112)的相对两侧并位于所述灌注腔(2)内,所述抵接板(7)与所述限位板(5)一一对应设置,所述抵接板(7)抵接于所述第二灌注口(112)内的对应所述限位板(5);

所述板体(11)上开设有滑槽(113),所述滑槽(113)位于所述第一灌注口(111)与所述限位板(5)相邻的一侧,所述盖板(12)滑移连接于所述滑槽(113)内,所述抵接板(7)的一端位于所述滑槽(113)内,所述盖板(12)上开设有卡槽(1211),所述卡槽(1211)供所述抵接板(7)位于所述滑槽(113)内的端部卡入。

3.根据权利要求2所述的防渗透混凝土墙板,其特征在于:所述抵接板(7)滑移连接于所述板体(11)上,所述抵接板(7)的滑移方向朝靠近或远离所述滑槽(113)设置,所述抵接板(7)上设置有卡块(721),所述限位板(5)上开设有插槽(51),当所述限位板(5)位于所述第一灌注口(111)内时,所述插槽(51)供所述定位件(6)卡入,当所述限位板(5)抵接于相邻所述板体(11)上的所述第二灌注口(112)的内壁时,所述插槽(51)供所述卡块(721)卡入,所述插槽(51)的内壁上设置有挡块(511),所述挡块(511)抵接于所述插槽(51)内的所述卡块(721)。

4.根据权利要求3所述的防渗透混凝土墙板,其特征在于:所述卡块(721)上设置有倾斜面(8),所述倾斜面(8)位于所述卡块(721)靠近所述第二灌注口(112)的一侧,且所述倾斜面(8)朝靠近所述滑槽(113)的方向向下倾斜设置。

5.根据权利要求3所述的防渗透混凝土墙板,其特征在于:所述定位件(6)包括限位部(62)和连接部(61),所述限位部(62)的数量为两个,两个所述限位部(62)分别位于所述连接部(61)的相对两端,且所述限位部(62)的厚度大于所述连接部(61)的厚度,所述插槽(51)供所述限位部(62)卡入,所述挡块(511)抵接于所述连接部(61)。

6.根据权利要求1所述的防渗透混凝土墙板,其特征在于:所述盖板(12)上设置有防水层(4),所述防水层(4)位于所述盖板(12)远离所述板体(11)的一侧,所述防水层(4)的相对两个外侧壁上均设置有嵌块(41),所述嵌块(41)朝远离所述盖板(12)的方向向下倾斜设置,相邻所述盖板(12)上的所述防水层(4)上的所述嵌块(41)相互嵌合设置。

7.根据权利要求6所述的防渗透混凝土墙板,其特征在于:所述防水层(4)上设置有导向斜面(42),所述导向斜面(42)位于所述防水层(4)靠近所述盖板(12)的一侧并位于所述防水层(4)的下端,所述导向斜面(42)朝远离所述盖板(12)的方向向下倾斜设置。
