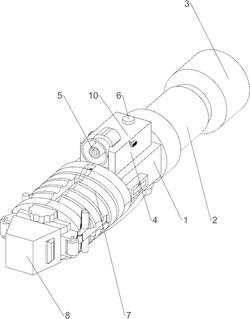

1.一种教学用麦克风激光书写笔,其特征在于,包括有:安装区块(1),安装区块(1)上设有套筒(2);
安装箱(4),安装箱(4)安装在安装区块(1)上;
触发开关(6),触发开关(6)安装在安装箱(4)上;
防滑握套(7),防滑握套(7)安装在安装区块(1)上;
防尘盖(8),防尘盖(8)放置在防滑握套(7)上;
升降机构(9),安装在套筒(2)上,用于升降;
麦克风头(3),安装在升降机构(9)上;
定位机构(10),安装在安装箱(4)上,用于定位;
激光头(5),安装在定位机构(10)上;
升降机构(9)包括有:
伸缩支撑杆(91),伸缩支撑杆(91)安装在套筒(2)上;
定位弹簧(92),定位弹簧(92)绕接在套筒(2)与伸缩支撑杆(91)之间;
万向球座(93),万向球座(93)安装在伸缩支撑杆(91)上,万向球座(93)与麦克风头(3)转动连接;
信号模块(95),信号模块(95)安装在安装箱(4)上;
传导线(94),传导线(94)安装在信号模块(95)与麦克风头(3)之间;
定位机构(10)包括有:
定位座(101),定位座(101)滑动式安装在安装箱(4)上,定位座(101)与激光头(5)固定连接;
压缩弹簧(102),压缩弹簧(102)安装在定位座(101)与安装箱(4)之间;
L形定位杆(103),L形定位杆(103)对称式的滑动式安装在安装箱(4)上;
释放按钮(104),释放按钮(104)安装在L形定位杆(103)上;
压力弹簧(105),压力弹簧(105)对称式安装在安装箱(4)与L形定位杆(103)一侧之间,压力弹簧(105)套于L形定位杆(103)上;
还包括有收纳机构(11),收纳机构(11)包括有:旋转架(112),旋转架(112)转动式安装在防滑握套(7)上;
收纳旋钮(111),收纳旋钮(111)安装在旋转架(112)上;
第一定位板(113),第一定位板(113)转动式安装在旋转架(112)上;
第一导向柱(114),第一导向柱(114)对称式的滑动式安装在第一定位板(113)上;
电子触屏块(116),电子触屏块(116)安装在两根第一导向柱(114)之间;
第一缓冲弹簧(115),第一缓冲弹簧(115)安装在电子触屏块(116)与第一定位板(113)之间,第一缓冲弹簧(115)套于第一导向柱(114)上;
定位柱(117),定位柱(117)对称式安装在电子触屏块(116)上;
导轨(118),导轨(118)对称式安装在防滑握套(7)上,且定位柱(117)位于导轨(118)内与其滑动配合;
还包括有切换机构(12),切换机构(12)包括有:定位架(121),定位架(121)安装在安装区块(1)上;
油墨管(122),油墨管(122)安装在定位架(121)上;
出料堵杆(123),出料堵杆(123)滑动式安装在油墨管(122)上;
复位弹簧(124),复位弹簧(124)绕接在油墨管(122)与出料堵杆(123)之间;
遮挡罩(125),遮挡罩(125)转动式安装在旋转架(112)上,遮挡罩(125)与出料堵杆(123)滑动配合;
导油棒(126),导油棒(126)安装在旋转架(112)上;
顶料弹簧(127),顶料弹簧(127)绕接在导油棒(126)上;
第二定位板(128),第二定位板(128)转动式安装在导油棒(126)上;
第二导向柱(129),第二导向柱(129)对称式的滑动式安装在第二定位板(128)上;
油墨导出块(1211),油墨导出块(1211)安装在两根第二导向柱(129)之间;
第二缓冲弹簧(1210),第二缓冲弹簧(1210)对称式安装在油墨导出块(1211)与第二定位板(128)之间,且第二缓冲弹簧(1210)套于第二导向柱(129)上。
2.如权利要求1所述的一种教学用麦克风激光书写笔,其特征在于,还包括有支撑机构(13),支撑机构(13)包括有:定向柱(132),定向柱(132)对称式安装在防滑握套(7)上;
升降架(131),升降架(131)滑动式安装在两根定向柱(132)之间;
下压弹簧(133),下压弹簧(133)绕接在升降架(131)与定向柱(132)之间;
支撑连杆(134),支撑连杆(134)对称式的铰接式安装在升降架(131)上;
伸缩杆(135),伸缩杆(135)安装在支撑连杆(134)上;
限位柱(136),限位柱(136)对称式安装在伸缩杆(135)上;
伸缩弹簧(137),伸缩弹簧(137)安装在支撑连杆(134)与伸缩杆(135)之间;
助动轮(138),助动轮(138)转动式安装在伸缩杆(135)上;
定位块(139),定位块(139)对称式安装在防滑握套(7)上;
橡胶滚轮(1310),橡胶滚轮(1310)转动式安装在定位块(139)上。
3.如权利要求2所述的一种教学用麦克风激光书写笔,其特征在于,还包括有防掉落机构(14),防掉落机构(14)包括有:固定座(141),固定座(141)安装在套筒(2)上;
转动块(142),转动块(142)转动式安装在固定座(141)上;
防摔绳(143),防摔绳(143)安装在转动块(142)上。
4.如权利要求3所述的一种教学用麦克风激光书写笔,其特征在于,还包括有测量机构(15),测量机构(15)包括有:限位架(151),限位架(151)安装在安装区块(1)上;
测量卷尺(153),测量卷尺(153)安装在限位架(151)上;
扭力弹簧(152),扭力弹簧(152)对称式安装在限位架(151)与测量卷尺(153)之间;
防护挡块(154),防护挡块(154)安装在测量卷尺(153)上。
