专利号: 2021106867477
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

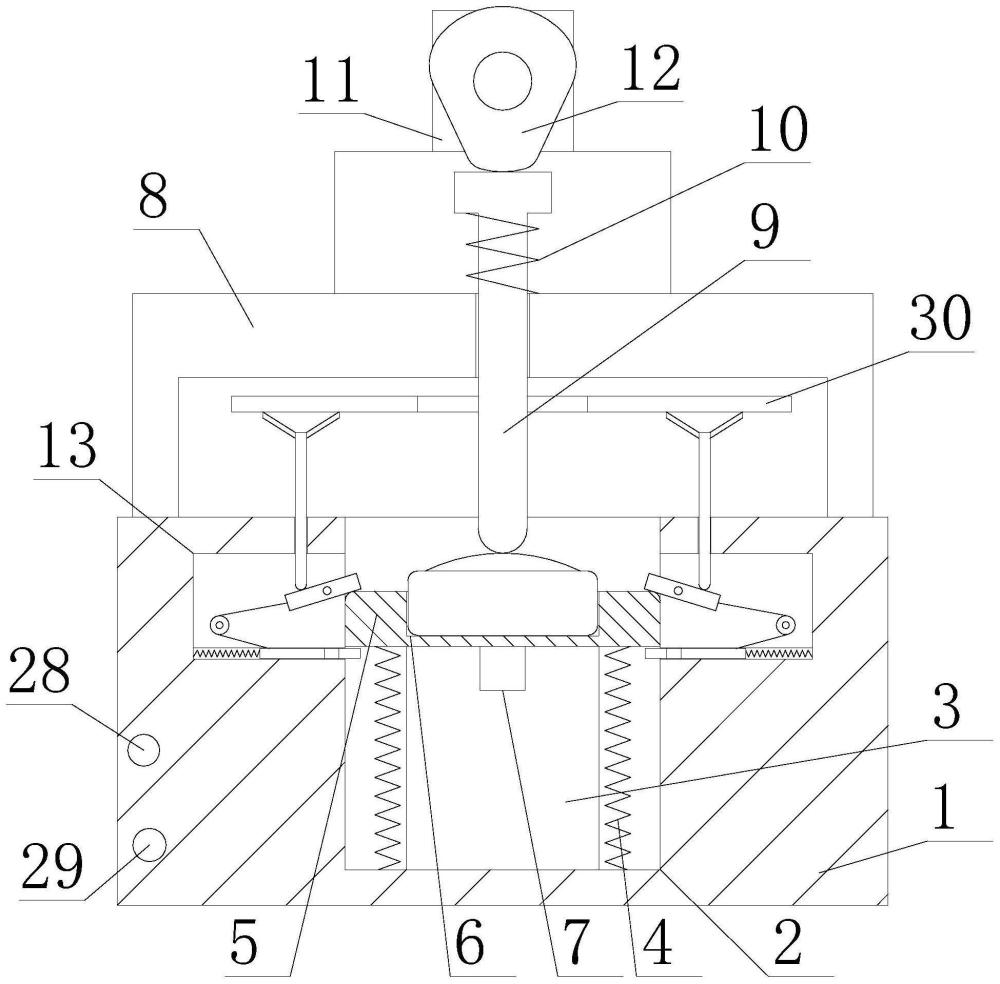

1.一种用于汽车按钮开关的机械寿命检测组件,其特征在于,包括:上端面设有检测槽的检测台及侧表面与所述检测槽滑动连接的撑板,所述撑板的上端面设有用于放置按钮开关的放置槽;

设于所述放置槽侧壁的侧孔及一端设置于撑板下表面的驱动杆,所述侧孔的宽度大于放置槽的直径,所述驱动杆的另一端穿过侧孔,并延伸至侧孔外部,通过对驱动杆施加外力,使得撑板向上或向下运动;

设于放置槽侧壁内的固定部,用于在撑板向上移动至固定部位置时,将撑板固定;

设于检测台上表面的按压部,用于撑板被固定部固定后,对按钮开关进行按压。

2.根据权利要求1所述的一种用于汽车按钮开关的机械寿命检测组件,其特征在于,所述按压部包括:

位于检测台上方的支架,所述支架包括横板和设于所述横板两端的支腿,所述支腿的固定于检测台上表面;

通过固定件固定于支架的电机及固定部所述电机的输出轴的凸轮;

穿过所述横板的压杆,所述压杆的顶端位于所述的凸轮的正下方,所述压杆的底端位于放置槽的正上方。

3.根据权利要求2所述的一种用于汽车按钮开关的机械寿命检测组件,其特征在于,还包括套接于压杆的第二弹簧,所述第二弹簧位于横板的上方,第二弹簧的一端固定于压杆的顶端,另一端固定于横板。

4.根据权利要求1所述的一种用于汽车按钮开关的机械寿命检测组件,其特征在于,还包括设于撑板下方的第一弹簧,所述第一弹簧的一端固定于撑板下表面,第一弹簧的另一端固定于检测槽的底部。

5.根据权利要求2所述的一种用于汽车按钮开关的机械寿命检测组件,其特征在于,所述固定部包括:

设于检测槽侧壁的若干侧腔及位于侧腔内的限位板,所述限位板的上表面设有定位槽,所述侧腔的前后侧壁设有侧槽,所述限位板的前后两端分别与对应的侧槽滑动连接;

位于侧槽内的第三弹簧,所述第三弹簧的一端固定于限位板的底端,第三弹簧的另一端固定于侧腔的侧壁;

位于限位板上方的转杆及穿过所述转杆侧表面的转轴,所述转轴的端部固定于侧腔的侧壁,且转轴将转杆分为前杆和后杆;

设于侧腔内的导向轮,所述导向轮位于转轴和限位板之间;

一端固定于转杆的拉绳,所述拉绳的另一端绕过导向轮,并与限位板固定连接;

穿过侧腔顶部的定位杆,所述定位杆的顶端延伸至检测台上表面的上方,在所述限位板的前端位于检测槽内时,所述定位杆的底端与所述的后杆的侧表面接触;在所述前杆收缩至侧腔内时,定位杆位于定位槽的正上方,且此时所述定位杆的顶端与后杆分离,在定位杆重力作用下,定位杆向下运动,并使得定位杆的底端与定位槽重合。

6.根据权利要求5所述的一种用于汽车按钮开关的机械寿命检测组件,其特征在于,还包括与定位杆顶端固定连接的联动板,所述联动板设有通孔,使得压杆穿过。

7.根据权利要求1所述的一种用于汽车按钮开关的机械寿命检测组件,其特征在于,还包括计数器和提示器,所述计数器用于累积按钮开关被按压的次数,所述提示器用于在计数器累积的次数达到设定值时,发出提示音。
