专利号: 2021106944702
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

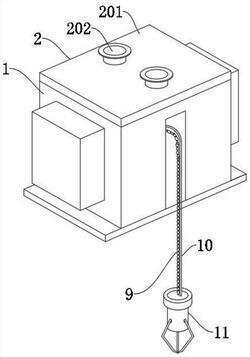

1.一种船舶上用于海洋打捞的装置,包括缆绳外壳主体(1)、电机(7)和打捞爪(11),其特征在于:所述缆绳外壳主体(1)的上表面固定有冷却机构(2),所述冷却机构(2)包括冷却箱(201),所述冷却箱(201)通过螺丝与缆绳外壳主体(1)的顶端连接固定,所述冷却箱(201)的上表面固定有进气进水管(202),所述冷却箱(201)的内部活动连接有隔板(204),所述隔板(204)的一端通过转轴与冷却箱(201)转动连接,且隔板(204)另一端通过转轴连接有连杆,所述冷却箱(201)的外表面固定有电推杆(203),所述电推杆(203)的输出端与连杆连接固定,所述缆绳外壳主体(1)的内部活动连接有绕卷辊(3),所述绕卷辊(3)的外表面固定有缆绳(9)和电缆(10),所述缆绳(9)背离绕卷辊(3)的底端固定有打捞爪(11),所述打捞爪(11)的外表面固定有观察组件(12)。

2.根据权利要求1所述的一种船舶上用于海洋打捞的装置,其特征在于:所述进气进水管(202)的数量为两个,两个所述进气进水管(202)的内腔分别与冷却箱(201)的内腔两侧连通。

3.根据权利要求2所述的一种船舶上用于海洋打捞的装置,其特征在于:所述冷却箱(201)的下表面开设有排气水口(205),所述排气水口(205)的内部内嵌有防尘网,所述隔板(204)的一端与冷却箱(201)的内壁抵触,且隔板(204)的另一端与排气水口(205)的内壁抵触。

4.根据权利要求3所述的一种船舶上用于海洋打捞的装置,其特征在于:所述绕卷辊(3)的两端皆通过连接轴连接有连接花轴(4),所述连接花轴(4)的横截面呈“十”字状,所述连接花轴(4)的外表面套设有减速盘(5),所述减速盘(5)的两端皆设置有降速组件(6)。

5.根据权利要求4所述的一种船舶上用于海洋打捞的装置,其特征在于:所述连接花轴(4)背离绕卷辊(3)的一端套设有连接筒(8),所述连接筒(8)与电机(7)的输出端连接固定,所述电机(7)固定在缆绳外壳主体(1)内,所述连接花轴(4)的外表面套设有第二弹簧(13),所述第二弹簧(13)的两端分别与减速盘(5)和连接筒(8)相抵。

6.根据权利要求5所述的一种船舶上用于海洋打捞的装置,其特征在于:所述降速组件(6)包括套筒(61),所述套筒(61)固定在缆绳外壳主体(1)的内壁上,所述套筒(61)的内部伸缩连接有顶桩(62),所述顶桩(62)的一端与减速盘(5)相抵,且顶桩(62)的另一端抵触有第一弹簧(63),所述第一弹簧(63)设置于套筒(61)的内部。

7.根据权利要求1所述的一种船舶上用于海洋打捞的装置,其特征在于:所述观察组件(12)包括固定壳(121),所述固定壳(121)的内部固定有雷达探测器(122)和摄像头(123),且雷达探测器(122)和摄像头(123)呈打捞爪(11)的两侧分布,所述固定壳(121)的下表内嵌有密封环(125),所述密封环(125)的底端内嵌有抗压玻璃片(124)。
