专利号: 2021106952499
申请人: 河南职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

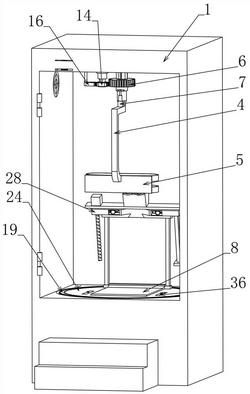

1.基于虚拟现实的实验箱,包括箱体(1),箱体(1)上转动连接有箱门(2),其特征在于,所述箱体(1)上端转动连接有转动盘(3),转动盘(3)下端面前端向下伸出转动轴,转动轴下端转动连接有固定架(4),固定架(4)下端固定连接有固定板(5),固定板(5)上固定连接有第一绑带(23),转动轴和固定架(4)的转轴上均固定连接有相对应的导轨,固定架(4)的转轴上竖向滑动连接有升降齿轮(6),升降齿轮(6)上开设有与导轨对应的导轨槽,固定架(4)上与电动伸缩杆(7)一端固定连接,电动伸缩杆(7)另一端与升降齿轮(6)固定连接,转动盘(3)对应位置的箱体(1)下端设置有转向装置,所述固定板(5)上转动连接有弧形贴板(21),弧形贴板(21)与固定板(5)之间设置有姿态感应装置(22),第一绑带(23)与弧形贴板(21)固定连接,所述转向装置包括转向盘(24),转向盘(24)经固定连接在箱体下端的转向电机(27)驱动,转向装置上设有走步机(8),转动盘(3)经驱动装置与箱门(2)连接,驱动装置包括转动连接在箱体上端的中心齿轮(9),中心齿轮(9)上固定连接有转动盘(3),箱体上端横向滑动连接有长齿条(10),长齿条(10)与中心齿轮(9)之间为齿轮齿条配合,箱体上端面左侧转动连接有纵向布置的长驱动轴(11),长驱动轴(11)后端与长齿条(10)左侧为齿轮齿条配合,长驱动轴(11)前端与箱体上竖向转动连接的短驱动轴(12)锥齿轮配合,短驱动轴(12)经箱门上固定连接的弧形齿条(13)进行驱动,转向装置通过同步装置与固定架(4)转动角度保持一致,所述同步装置包括转动连接在箱体(1)上的同步齿轮(14),同步齿轮(14)前后两端分别设置有扇形缺口,同步齿轮(14)右侧与升降齿轮(6)之间齿轮配合,同步齿轮(14)右侧的两扇形缺口处分别固定连接有限位齿(15),箱体(1)上同步齿轮(14)左侧转动连接有指针开关(16),指针开关(16)与同步齿轮(14)左侧之间相啮合,指针开关(16)转动角度控制箱体(1)下端设置的换向控制装置进行动作,换向控制装置包括固定在箱体(1)下端的同步电机(17),同步电机(17)转动轴向上伸出且固定连接有换向齿轮(18),换向齿轮(18)与同步齿圈(19)啮合,同步齿圈(19)与转向装置之间设置有转向开关(20),转向开关(20)的两个压力感应片固定连接在同步齿圈(19)上且两个压力感应片之间留有空隙,从转向盘(24)上伸出一固定片至两个压力感应片之间,固定片两侧与压力感应片之间固定连接有弹簧。

2.根据权利要求1所述基于虚拟现实的实验箱,其特征在于,所述指针开关(16),指针开关(16)包括与同步齿轮相啮合且带有扇形通孔的扇形齿轮,箱体(1)上固定连接有伸入到扇形通孔内的指针,扇形通孔内与指针端部接触部位固定连接有电子角度检测片。

3.根据权利要求1所述基于虚拟现实的实验箱,其特征在于,所述走步机(8)固定在转向装置上,走步机(8)的走步平面下设置有压力传感器,走步机(8)后端固定有支架台(28),支架台(28)内设置有手柄盒(29),支架台(28)上端面固定连接有磁吸式眼镜台(30),磁吸式眼镜台(30)与VR眼镜之间磁性吸附。

4.根据权利要求3所述的基于虚拟现实的实验箱,其特征在于,所述手柄下端为圆环状,圆环内安装有陀螺仪,手柄上端为连接块(31),连接块(31)左端固定连接有连接杆(32),连接块(31)上位于食指位置设置有多组连接片首尾相连,各个连接片之间转动连接,各个连接片上端有弹簧连接,弹簧连接部分设置有力传感器,连接杆(32)与连接块(31)之间滑动连接并设有固定开关(33),连接杆(32)上位于拇指位置处设置有拇指套(34),拇指套(34)与连接杆(32)槽口配合,可滑动也可转动,连接块(31)左右两端固定连接有第二绑带,连接块(31)后端绳连接有腕带(35)。

5.根据权利要求1所述基于虚拟现实的实验箱,其特征在于,所述转向盘(24)左右两端滑动连接有连接盒(36),连接盒(36)中部设置有自锁插销(37),连接盒(36)前端面开孔,连接盒(36)由电机驱动升降,连接盒(36)用于配合连接座椅扩展配件设施。
