专利号: 2021107025673
申请人: 淮北智行信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

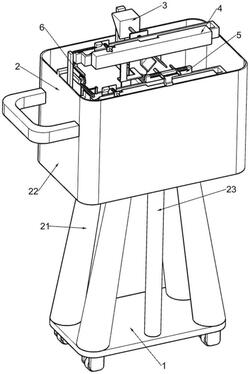

1.一种宣传牌清刷车,其特征是:包括有滑动车(1)、搅动机构(2)、推动机构(3)和清擦机构(4),滑动车(1)上设有搅动机构(2),搅动机构(2)上设有推动机构(3),推动机构(3)上设有清擦机构(4);

搅动机构(2)包括有支撑柱(21)、水槽(22)、电动推杆(23)、螺杆(24)、第一固定架(25)、第一齿轮(26)、第二齿轮(27)和搅动架(28),滑动车(1)上设有四支撑柱(21),支撑柱(21)上共同固接有水槽(22),滑动车(1)上设有电动推杆(23),电动推杆(23)上固接有螺杆(24),水槽(22)上固接有第一固定架(25),第一固定架(25)上转动式连接有第一齿轮(26),第一齿轮(26)与螺杆(24)螺纹式配合,水槽(22)上转动式连接有搅动架(28),搅动架(28)上设有第二齿轮(27),第二齿轮(27)与第一齿轮(26)啮合;

推动机构(3)包括有第二固定架(31)、第三固定架(32)、第一滑杆(33)、第四固定架(34)、第一复位弹簧(35)、楔形块(36)、推动架(37)、第五固定架(38)、第二复位弹簧(39)和挡架(391),螺杆(24)上固接有第二固定架(31),水槽(22)上固接有第三固定架(32),第三固定架(32)上滑动式配合有第一滑杆(33),第一滑杆(33)上设有第四固定架(34),第四固定架(34)与第三固定架(32)之间连接有第一复位弹簧(35),第一滑杆(33)上设有楔形块(36),第二固定架(31)上设有推动架(37),推动架(37)与楔形块(36)接触,第三固定架(32)上滑动式配合有第五固定架(38),第五固定架(38)与第三固定架(32)之间连接有第二复位弹簧(39),第三固定架(32)上固接有挡架(391);

清擦机构(4)包括有海绵块一(41)、海绵块二(412)、第二滑杆(42)、第一楔形架(43)、第三复位弹簧(44)、第一固定条(45)、第二固定条(46)、第一楔形条(47)和扭力弹簧(48),第四固定架(34)上卡入有海绵块一(41),第五固定架(38)上卡入有海绵块二(412),海绵块一(41)与挡架(391)接触,海绵块一(41)与海绵块二(412)上都滑动式配合有第二滑杆(42),第二滑杆(42)上设有第一楔形架(43),第一楔形架(43)与海绵块一(41)、海绵块二(412)之间都连接有第三复位弹簧(44),其中一第一楔形架(43)与海绵块一(41)滑动式配合,另一第一楔形架(43)与海绵块二(412)滑动式配合,其中一第一楔形架(43)与第四固定架(34)接触,另一第一楔形架(43)与第五固定架(38)接触,第二固定架(31)上设有第一固定条(45),第一固定条(45)上设有第二固定条(46),第二固定条(46)上转动式连接有第一楔形条(47),第一楔形条(47)与第二固定条(46)之间连接有两扭力弹簧(48),第一楔形条(47)与其中一第一楔形架(43)接触;

还包括有卡入机构(5),卡入机构(5)设于清擦机构(4)上,卡入机构(5)包括有第二楔形架(51)、第四复位弹簧(52)、第六固定架(53)、第二楔形条(54)、第五复位弹簧(55)和第七固定架(56),海绵块一(41)与海绵块二(412)上都滑动式配合有两第二楔形架(51),第二楔形架(51)与海绵块一(41)、海绵块二(412)之间都连接有第四复位弹簧(52),水槽(22)上设有第六固定架(53),第六固定架(53)上滑动式配合有两第二楔形条(54),第二楔形条(54)之间连接有第五复位弹簧(55),螺杆(24)上设有第七固定架(56);

还包括有换位机构(6),换位机构(6)设于推动机构(3)上,换位机构(6)包括有第一齿条(61)、第三齿轮(62)、第二齿条(63)、固定块(64)、第三滑杆(65)、第六复位弹簧(66)和第三楔形架(67),第四固定架(34)上设有第一齿条(61),水槽(22)上转动式连接有第三齿轮(62),第三齿轮(62)与第一齿条(61)啮合,第五固定架(38)上滑动式配合有第二齿条(63),第二齿条(63)与第三齿轮(62)啮合,第五固定架(38)上设有固定块(64),固定块(64)上滑动式配合有第三滑杆(65),第三滑杆(65)与第二齿条(63)固接,第二齿条(63)与固定块(64)之间连接有第六复位弹簧(66),第一固定条(45)上设有第三楔形架(67)。
