1.一种钴基钼锰催化电极，其特征在于，以不锈钢网为作为基底；以钴、钼、锰的氧化物作为多晶催化剂。

2.根据权利要求1所述的钴基钼锰催化电极，其特征在于，使用聚乙烯吡咯烷酮作为电极粘结剂。

3.一种钴基钼锰催化电极的制备方法，其特征在于，包括如下步骤：(1)制备钴基不锈钢网：通过电沉积法将钴附着于不锈钢网表面；然后，通过原位煅烧获得四氧化三钴基不锈钢催化剂电极；

(2)制备钼锰复合纳米片；

(3)制备钴基钼锰催化电极：以步骤(2)获得的钼锰复合纳米片为原料，通过静电纺丝将钼和锰负载于步骤(1)获得的制备钴基不锈钢网表面；然后，通过煅烧将钼和锰氧化。

4.根据权利要求3所述的制备方法，其特征在于，步骤(3)的具体工作条件为：将步骤(2)获得的钼锰复合纳米片均匀分散于无水乙醇，得Mo‑Mn乙醇分散液；将聚乙烯吡咯烷酮溶解于Mo‑Mn乙醇分散液中，并将上述分散液通过静电纺丝负载于步骤(1)获得的钴基不锈钢网表面；然后对钴基不锈钢网进行原位煅烧，使聚乙烯吡咯烷酮碳化，钼、锰元素被氧化并嵌入钴基不锈钢网表面。

5.根据权利要求4所述的制备方法，其特征在于，步骤(3)中，所述的煅烧的条件为480‑

550℃处理100‑150min。

6.根据权利要求3所述的制备方法，其特征在于，步骤(1)的具体工作条件为：将硼酸和十二烷基硫酸钠加入含有硫酸钴和氯化钴的水溶液中，作为电解液；以不锈钢网为阳极，铂片为对电极，进行电沉积；然后，将电沉积后的不锈钢网原位煅烧获得四氧化三钴基不锈钢催化剂电极。

7.根据权利要求6所述的制备方法，其特征在于，步骤(1)中，不锈钢网的煅烧条件为

650‑750℃处理100‑150min。

8.根据权利要求3所述的制备方法，其特征在于，步骤(2)的具体工作条件为：将乙酰丙酮锰、六羰基钼、抗坏血酸和油胺均匀混合；随后加入N,N‑二甲基甲酰胺并连续通入氮气；60‑80℃加热10‑14h；离心洗涤后，得钼锰复合纳米片。

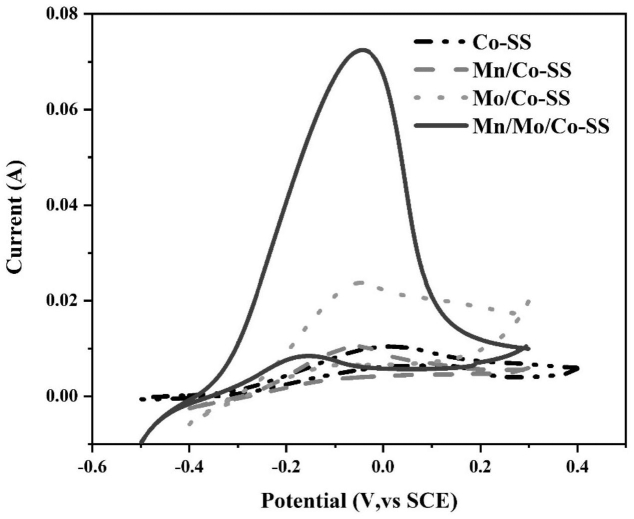

9.一种如权利要求1或2所述的钴基钼锰催化电极在处理含银废水中的应用。
