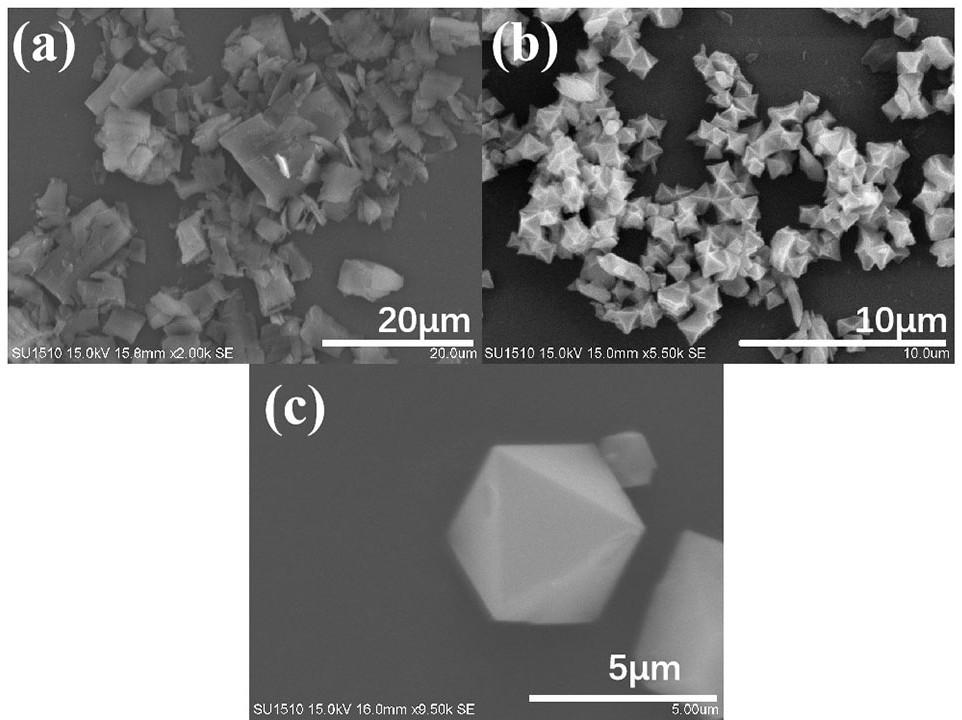

1.本发明公开了一种Pd/Fe‑MOFs配位结构促进光催化C‑N键和C‑C键合成，该催化剂的制备方法为：通过配位结构工程合成了三种不同Fe‑O团簇、Lewis酸位及形貌的Fe‑MOFs，通过双溶剂浸渍和光还原过程将Pd纳米粒子装入这些Fe‑MOFs中，将合成的Pd/Fe‑MOFs纳米复合材料用于光催化C‑H芳基化反应、脱羧交叉偶联反应、醛/醇/甲苯氧化酰胺化反应等C‑N键和C‑C键合成并取得了优异的催化性能，发现了Pd/Fe‑MOFs中Fe‑O团簇、Lewis酸位及形貌对光催化C‑N键和C‑C键合成的促进作用。

2.根据权利要求1所述的一种Pd/Fe‑MOFs配位结构促进光催化C‑N键和C‑C键合成，其特征在于：C‑H芳基化反应的方法为：在空气中可见光照射下，芳基卤化物（0.25 mmol），噻唑（0.5 mmol），光催化剂（20 mg）和K2CO（3 0.75 mmol）分散到2 mL DMA 中室温下反应24 h，脱羧交叉偶联反应的方法为：在氩气中可见光照射下，芳基碘化物（0.2 mmol），肉桂酸（0.4 mmol），光催化剂（20 mg）和K2CO3或者K2HPO（4 0.6 mmol）分散到2 mL DMA 中室温下反应24 h，醛/醇/甲苯氧化酰胺化的方法为：将醛（0.2 mmol），吡咯烷（0.6 mmol）和光催化剂（20 mg）分散到2 mL THF，放入玻璃管反应器中，反应在室温、光照下进行24h。

3.根据权利要求1所述的一种Pd/Fe‑MOFs配位结构促进光催化C‑N键和C‑C键合成，其特征在于：在无光照时具有较低的催化活性，在光促进下催化活性大幅提高。

4.根据权利要求1所述的一种Pd/Fe‑MOFs配位结构促进光催化C‑N键和C‑C键合成，其特征在于：在无Pd负载的Fe/MOFs不具备催化活性，在有Pd负载的Pd/Fe‑MOFs在光促进下催化活性大幅提高。

5.根据权利要求1所述的一种Pd/Fe‑MOFs配位结构促进光催化C‑N键和C‑C键合成，其特征在于：在C‑H芳基化反应中以K2CO3作为碱具有更好的光催化活性，在脱羧交叉偶联反应中以K2HPO4作为碱具有更好的光催化活性，在醛/醇/甲苯氧化酰胺化反应中不需要碱就具有较好的光催化活性。

6.根据权利要求1所述的一种Pd/Fe‑MOFs配位结构促进光催化C‑N键和C‑C键合成，其特征在于：C‑H芳基化反应所述的芳基卤化物包括：溴苯，4‑甲氧基溴苯，2‑甲氧基溴苯，4‑溴苯甲醛，对溴三氟甲苯，4‑碘甲苯，3‑碘甲苯，4‑甲氧基碘苯，3‑甲氧基碘苯，对碘苯甲腈，

4‑硝基碘苯，脱羧交叉偶联反应所述的芳基碘化物包括：碘苯，4‑碘甲苯，3‑碘甲苯，2‑甲氧基碘苯，4‑甲氧基碘苯，3‑甲氧基碘苯，对碘苯甲腈，4‑硝基碘苯，4‑碘三氟甲苯，对碘苯胺，醛/醇/甲苯氧化酰胺化反应所述的芳香族醛包括：苯甲醛，邻氯苯甲醛，间氯苯甲醛，对氯苯甲醛，对三氟甲基苯甲醛，对硝基苯甲醛，对溴苯甲醛，邻甲氧基苯甲醛，间甲氧基苯甲醛，对甲氧基苯甲醛，肉桂醛，所述的芳香族醇包括：苯甲醇，对硝基苯甲醇，对溴苯甲醇，对甲氧基苯甲醇，所述的甲苯类包括：甲苯，对硝基甲苯，对溴甲苯，对甲氧基甲苯，所述的胺类包括：吡咯烷，哌啶，吗啡啉，四氢喹啉。

7.根据权利要求1所述的一种Pd/Fe‑MOFs配位结构促进光催化C‑N键和C‑C键合成，其特征在于：催化剂的循环使用性能较好，经过5次循环使用，Pd/Fe‑MOFs纳米复合材料光催化剂仍维持了很高的光催化活性。
