专利号: 2021107555504
申请人: 江苏安全技术职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

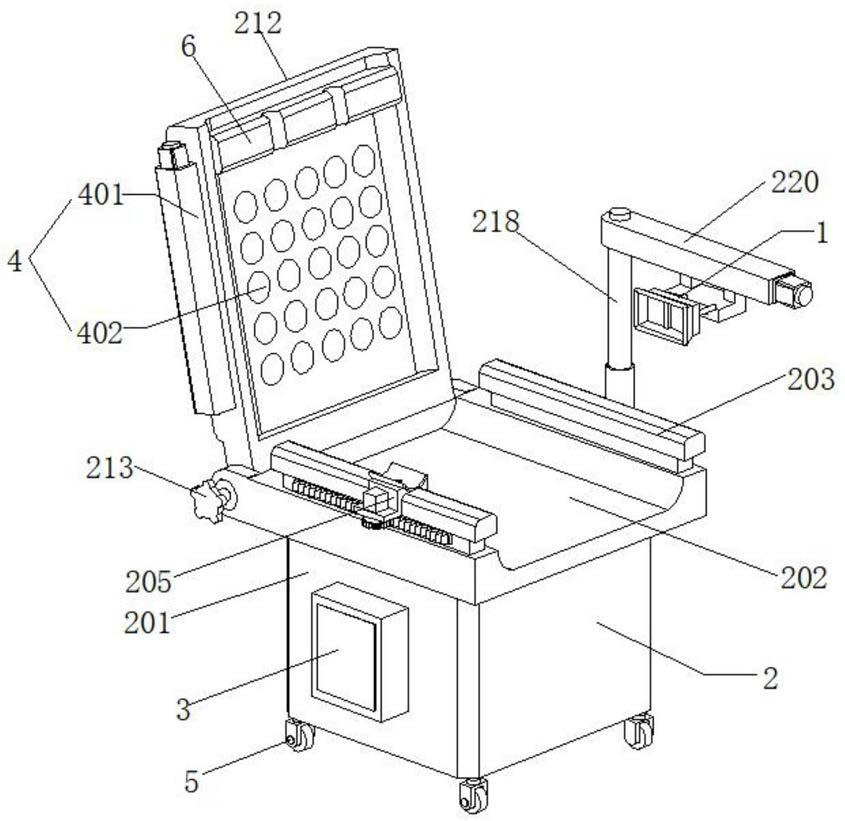

1.一种基于云计算的眼动数据心理健康反馈装置,包括成像VR眼镜本体(1)、放松座椅(2)以及带有小磁块的眉贴(7),其特征在于,所述放松座椅(2)包括底部椅座(201)和设置在底部椅座(201)上端的坐垫(202),所述坐垫(202)的左端前后两侧连接有转动件(211),两个所述转动件(211)之间连接有靠背(212),前端所述转动件(211)上螺接有紧固螺栓(213)。

2.根据权利要求1所述的基于云计算的眼动数据心理健康反馈装置,其特征在于,所述坐垫(202)的上表面前后两端均设置有滑轨扶手(203),其中一个所述滑轨扶手(203)的外侧面连接有水平设置的齿条(204),所述滑轨扶手(203)上设置有移动块(205),所述移动块(205)的下表面开设有与滑轨扶手(203)相匹配的滑槽(2051),所述移动块(205)的上表面连接有手腕弧形托垫(206),所述手腕弧形托垫(206)的中心设置有手腕心率传感器(207),所述移动块(205)的外侧面连接有凸板(208),所述凸板(208)的上表面设置有第一电机(209),所述第一电机(209)的输出轴穿过凸板(208)的下端连接有与齿条(204)相啮合的动力齿轮(210);

所述底部椅座(201)的后侧面连接有凸块(214),所述凸块(214)的上表面固定连接有立杆(215),所述凸块(214)的下表面设置有第二电机(216),所述立杆(215)的内部开设有正棱柱状的内腔(2151),且所述立柱(215)的上下端开口设置,所述内腔(2151)中设置有与内腔(2151)相匹配的丝杠螺母(217),所述丝杠螺母(217)的上端连接有中空设置的升降杆(218),所述第二电机(216)的输出轴穿过凸块(214)的上端连接有竖直设置的第一丝杠(219),所述第一丝杠(219)与丝杠螺母(217)相匹配,且所述第一丝杠(219)的上端伸入升降杆(218)的中空内腔中设置;

所述升降杆(218)的顶端连接有横臂(220),且所述升降杆(218)的顶端与横臂(220)的端部转动连接,所述横臂(220)的内部开设有水平限位槽(2201),所述横臂(220)的另一端面上设置有第三电机(221),所述第三电机(221)的输出轴伸入水平限位槽(2201)的端部连接有水平设置的第二丝杠(222),所述第二丝杠(222)的另一端部与设置在水平限位槽(2201)侧壁上的轴承座(223)转动连接,所述横臂(220)的下方设置有VR眼镜连接座(224),所述VR眼镜连接座(224)的上表面连接有L型连接块(225),所述L型连接块(225)的上端与水平限位槽(2201)相匹配,且所述L型连接块(225)的上端开设有与第二丝杠(222)相匹配的螺纹孔,所述VR眼镜连接座(224)朝向靠背(212)的一侧开设有两个对称设置的插孔(2241),所述插孔(2241)中插设有活动连杆(226),两个所述活动连杆(226)的外端与成像VR眼镜本体(1)相连接,所述成像VR眼镜本体(1)包括前侧面的眼罩体(101)和后侧的成像壳体(102),所述成像壳体(102)的内部两侧设置有霍尔电路组件(103);

所述底部椅座(201)的前侧面设置有机箱(3),所述机箱(3)的内部设置有蓄电池、控制模块、储存模块、读取显示模块、无线发射模块和无线接收模块,所述机箱(3)通过无线发射模块和无线接收模块与大数据云端无线连接;所述靠背(212)上设置有按摩放松装置(4)。

3.根据权利要求2所述的基于云计算的眼动数据心理健康反馈装置,其特征在于,所述按摩放松装置(4)包括设置在靠背(212)前侧面的驱动结构(401)和设置在靠背(212)内部的按摩结构(402)。

4.根据权利要求3所述的基于云计算的眼动数据心理健康反馈装置,其特征在于,所述按摩结构(402)包括设置在靠背(212)右侧面的多组按摩凸头(4021),所述靠背(212)的内部开设有与每组按摩凸头(4021)相对应的驱动内腔(2121),所述驱动内腔(2121)中设置有转动杆(4022),每个所述转动杆(4022)上连接有与每个按摩凸头(4021)对应的凸轮(4023),所述按摩凸头(4021)中设置有顶头(4024),所述顶头(4024)伸入驱动内腔(2121)的端部连接有与凸轮(4023)相抵接的抵接块(4025),所述抵接块(4025)与靠背(212)内壁之间设置有弹簧(4026),每个所述转动杆(4022)的前端连接有第一锥形齿轮(4027),所述驱动结构(401)包括驱动箱(4011),所述驱动箱(4011)的上表面设置有第四电机(4012),所述第四电机(4012)的输出轴连接有伸入驱动箱(4011)中的转动轴(4013),所述转动轴(4013)上连接有与每个第一锥形齿轮(4027)相啮合设置的第二锥形齿轮(4014)。

5.根据权利要求4所述的基于云计算的眼动数据心理健康反馈装置,其特征在于,所述靠背(212)右侧面设置的按摩凸头(4021)为四组和五组,且每组按摩凸头(4021)之间等间隔设置。

6.根据权利要求2所述的基于云计算的眼动数据心理健康反馈装置,其特征在于,所述底部椅座(201)的下表面设置有多个带有脚刹装置的万向轮(5)。

7.根据权利要求2所述的基于云计算的眼动数据心理健康反馈装置,其特征在于,所述坐垫(202)的上表面设置有海绵软垫,所述靠背(212)的上端设置有头枕(6)。

8.根据权利要求2所述的基于云计算的眼动数据心理健康反馈装置,其特征在于,所述手腕弧形托垫(206)的上表面设置有橡胶软质层,且所述手腕弧形托垫(206)的形状设计与人体手腕形状相同。

9.根据权利要求2所述的基于云计算的眼动数据心理健康反馈装置,其特征在于,所述眼罩体(101)的外侧棱线上设置有硅胶软质环体(104)。

10.根据权利要求2所述的基于云计算的眼动数据心理健康反馈装置,其特征在于,所述带有小磁块的眉贴(7)由眼眉胶带贴片(701)和粘在眼眉胶带贴片上的两个小磁块(702)组成。
