专利号: 2021107648852
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

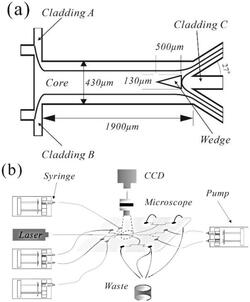

1.一种基于微流控的可调光束分束器,其特征在于,所述可调光束分束器包括:激光器、流体控制系统、Y分支波导和带CCD的倒置荧光显微镜;

所述Y分支波导为PDMS在硅片上倒模制成的微流控芯片,且关于水平线对称,包括:芯层,位于芯层上方的包层A,位于芯层下方的包层B,位于波导末端的包层C,所述Y分支波导的分支点前设置一个朝向通道入口方向的楔形块,所述激光器输入光源通过光纤耦合到微流控芯片中,通过所述流体控制系统控制流体的流量大小,改变芯层流体的位置和宽度以实现动态调节分光比。

2.根据权利要求1所述的基于微流控的可调光束分束器,其特征在于,所述Y分支波导的工作区域长为1900μm,宽为430μm,高为125μm。

3.根据权利要求1所述的基于微流控的可调光束分束器,其特征在于,所述包层A、包层B、包层C通入的是乙二醇,所述芯层通入的是肉桂醛。

4.根据权利要求1所述的基于微流控的可调光束分束器,其特征在于,所述楔形块的尖端的角度为15°,长为500μm,宽为130μm。

5.根据权利要求1所述的基于微流控的可调光束分束器,其特征在于,所述Y分支波导包括一个主通道和两个分支通道,每个所述分支通道与所述主通道的夹角为27°。

6.根据权利要求1所述的基于微流控的可调光束分束器,其特征在于,所述流体控制系统由双通道注射泵实现。

7.根据权利要求1所述的基于微流控的可调光束分束器,其特征在于,所述芯层、包层A、包层B、包层C的截面均为矩形。
