专利号: 2021107822007
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

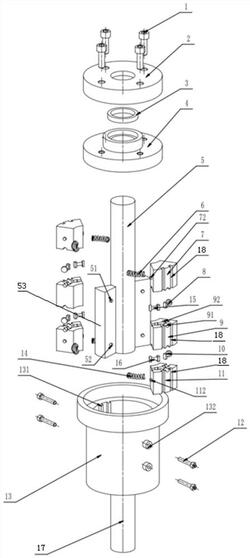

1.一种旋转阻尼器,其特征在于,包括壳体、一端设于壳体内部的输入轴、安装于输入轴和壳体之间的阻尼机构以及与壳体端面相连的输出轴;

所述输入轴与输出轴同轴安装,所述输入轴位于壳体内的一端设有扇形块;

所述阻尼机构包括若干相互对接的限位块,相邻两个限位块相对接的端面处设有导流槽,所述导流槽内安装有阻尼阀,所述限位块与扇形块之间连接有弹簧;

所述输入轴转动时,扇形块推动壳体内的液压油在导流槽内流动,阻尼阀阻碍液压油流动以吸收传动冲击;

所述阻尼机构包括依次对接的第一限位块、第二限位块和第三限位块,所述第一限位块的两侧面设有第一安装柱,所述第三限位块的两侧面设有第二安装柱,所述扇形块上设有分别与第一安装柱和第二安装柱相对应的第三安装柱和第四安装柱,所述第一安装柱与第三安装柱间连接有第一弹簧,所述第二安装柱与第四安装柱间连接有第二弹簧。

2.根据权利要求1所述的一种旋转阻尼器,其特征在于,所述第一限位块、第二限位块和第三限位块面向壳体内壁的扇形面均设有限位槽,所述壳体内壁设有与限位槽相匹配的限位导轨。

3.根据权利要求2所述的一种旋转阻尼器,其特征在于,所述第一限位块和第二限位块相对接的端面分别设有位置对应的第一导流槽和第二导流槽,所述第一导流槽和第二导流槽的两端间分别设有第一阻尼阀和第二阻尼阀。

4.根据权利要求3所述的一种旋转阻尼器,其特征在于,所述第一导流槽的两端分别设有第一上阻尼槽和第二上阻尼槽,所述第二导流槽的两端分别设有第一下阻尼槽和第二下阻尼槽,所述第一阻尼阀的尾部安装于第一上阻尼槽和第一下阻尼槽内,所述第二阻尼阀的尾部安装于第二上阻尼槽和第二下阻尼槽内。

5.根据权利要求3所述的一种旋转阻尼器,其特征在于,所述第二限位块和第三限位块相对接的端面分别设有位置对应的第三导流槽和第四导流槽,所述第三导流槽和第四导流槽的两端间分别设有第三阻尼阀和第四阻尼阀。

6.根据权利要求5所述的一种旋转阻尼器,其特征在于,所述第三导流槽的两端分别设有第三上阻尼槽和第四上阻尼槽,所述第四导流槽的两端分别设有第三下阻尼槽和第四下阻尼槽,所述第三阻尼阀的尾部安装于第三上阻尼槽和第三下阻尼槽内,所述第四阻尼阀的尾部安装于第四上阻尼槽和第四下阻尼槽内。

7.根据权利要求5所述的一种旋转阻尼器,其特征在于,所述第一导流槽连接有第一限流槽,所述第二导流槽连接有与第一限流槽相对应的第二限流槽,所述第三导流槽连接有第三限流槽,所述第四导流槽连接有与第三限流槽相对应的第四限流槽;

所述第一限流槽和第二限流槽间、第三限流槽和第四限流槽间均安装有能够调节液压油流通量的第一螺钉,所述壳体上设有容纳第一螺钉穿过的螺纹孔。

8.根据权利要求1所述的一种旋转阻尼器,其特征在于,所述扇形块和阻尼机构的数量相同,且至少为一个。

9.根据权利要求1所述的一种旋转阻尼器,其特征在于,所述壳体上端通过螺纹咬合安装有端盖,所述输入轴贯穿端盖,所述输入轴与端盖间设有密封圈,所述端盖上方通过第二螺钉安装有压板。
