专利号: 2021107838486
申请人: 江苏绸缪建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

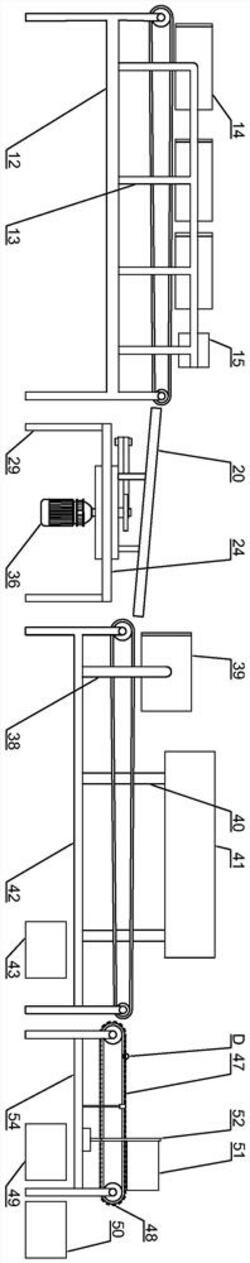

1.一种建筑用脚手架扣件分拣方法,该方法是配合一种脚手架扣件分拣装置进行,该一种脚手架扣件分拣装置包括阻隔下机架(12),所述阻隔下机架(12)两端分别设有阻隔转轴(11),所述阻隔转轴(11)上套有阻隔滚筒(19),所述阻隔滚筒(19)上设有阻隔皮带(10),所述阻隔下机架(12)上设有分离阻隔机构,所述阻隔皮带(10)抵接有摆动工作板(20),所述摆动工作板(20)下设有支撑机构和摆动动力机构,所述摆动工作板(20)顺次抵接有分拣皮带(44),所述分拣皮带(44)下部设有分拣机架(42),所述分拣皮带(44)上部设有分拣机构,所述分拣皮带(44)顺次抵接有分离皮带(47),所述分离皮带(47)下部设有分离机架(54),所述分离皮带(47)上部设有分离机构,所述分离皮带上均匀设有测力按钮(48);所述阻隔下机架(12)上对称设有阻隔上机架(13),所述阻隔上机架(13)在所述阻隔皮带(10)的上部顺次设有阻隔板组(14)和伸缩气缸(15),所述伸缩气缸(15)向所述阻隔皮带(10)的中心线方向设有伸缩杆(16),所述伸缩杆(16)上设有挡块(17),所述挡块(17)上设有垫片(18);所述摆动工作板(20)下对称设有摆动支杆(21),所述摆动支杆(21)下设有上限位板(23),所述上限位板(23)的几何中心固设有固定轴套(28),所述固定轴套(28)上固设有下限位板(25),所述固定轴套(28)下端设有下限位块(26),所述上限位板(23)和下限位板(25)之间夹有滑槽板(24),所述滑槽板(24)下设有摆动机架(29),所述滑槽板(24)上开有之字滑槽(34),所述固定轴套(28)内套有可转动的第三摆动转轴(27),所述第三摆动转轴(27)上端设有上限位块(22),所述第三摆动转轴(27)穿过之字滑槽(34),所述第三摆动转轴(27)在所述上限位板(23)和所述上限位块(22)之间设有可转动的第二摆动杆(35),所述第二摆动杆(35)末端套有可转动的第二摆动转轴(30),所述第二摆动转轴(30)上套有可转动的第一摆动杆(31),所述第一摆动杆(31)的末端设有第一摆动转轴(32),所述第一摆动转轴(32)下设有变速器(33),所述变速器(33)的输入侧设有通用电动机(36);所述分拣机架(42)两端分别设有分拣转轴(37),所述分拣转轴(37)上套有分拣滚筒(45),所述分拣滚筒(45)上设有分拣皮带(44),所述分拣机架(42)向所述分拣皮带(44)轴线方向对称设有隔板支架(38),所述隔板支架(38)上设有分拣阻隔板(39),所述分拣机架(42)的一侧设有固定拨板支架(40),所述固定拨板支架(40)上设有固定拨板(41),所述固定拨板(41)与所述分拣皮带(44)的下方设有直角扣件收集筐(43);所述分离机架(54)的两端设有分离转轴(46),所述分离转轴(46)上套有分离滚筒(55),所述分离滚筒(55)上套有分离皮带(47),所述分离机架(54)上设有步进电动机(53),所述步进电动机(53)上设有拨板轴(52),所述拨板轴(52)上设有活动拨板(51),所述分离机架(54)设有外接块支板(77),所述外接块支板(77)上设有外接块(75),所述分离皮带(47)与所述活动拨板(51)对齐的下方设有旋转扣件收集筐(49),所述分离皮带(47)的末端下方设有对接扣件收集筐(50);所述测力按钮(48)的结构包括设在所述分离皮带(47)上的绝缘壳体(66),所述绝缘壳体(66)内设有可往复滑动的导电板(57),所述导电板(57)与所述绝缘壳体(66)之间设有弹簧(67),所述导电板(57)上固设有受力板(56),所述绝缘壳体(66)内侧对称设有第一左导电接头(65)和第一右导电接头(58),所述绝缘壳体(66)内侧在所述第一左导电接头(65)和第一右导电接头(58)下部对称设有第二左导电接头(64)和第二右导电接头(59),所述第一右导电接头(58)下接有下导电路(61),所述第二右导电接头(59)下接有上导电路(60),所述上导电路(60)接有上导电接头(63),所述下导电路(61)接有下导电接头(62),所述上导电接头(63)和下导电接头(62)的外接触面均与所述分离皮带(47)的侧边齐平;所述外接块(75)内开有上滑槽(70),所述上滑槽(70)内设有往复滑动的上导电滑块(68),所述上导电滑块(68)与所述上滑槽(70)之间设有上弹簧(71),所述外接块(75)内设有导电的上外导电路(69),所述上外导电路(69)始终与上导电滑块(68)抵接,所述上导电滑块(68)始终与上导电接头(63)抵接,所述外接块(75)内开有下滑槽(72),所述下滑槽(72)内设有往复滑动的下导电滑块(76),所述下导电滑块(76)与所述下滑槽(72)之间设有下弹簧(73),所述外接块(75)内设有导电的下外导电路(74),所述下外导电路(74)始终与下导电滑块(76)抵接,所述下导电滑块(76)始终与下导电接头(62)抵接。
