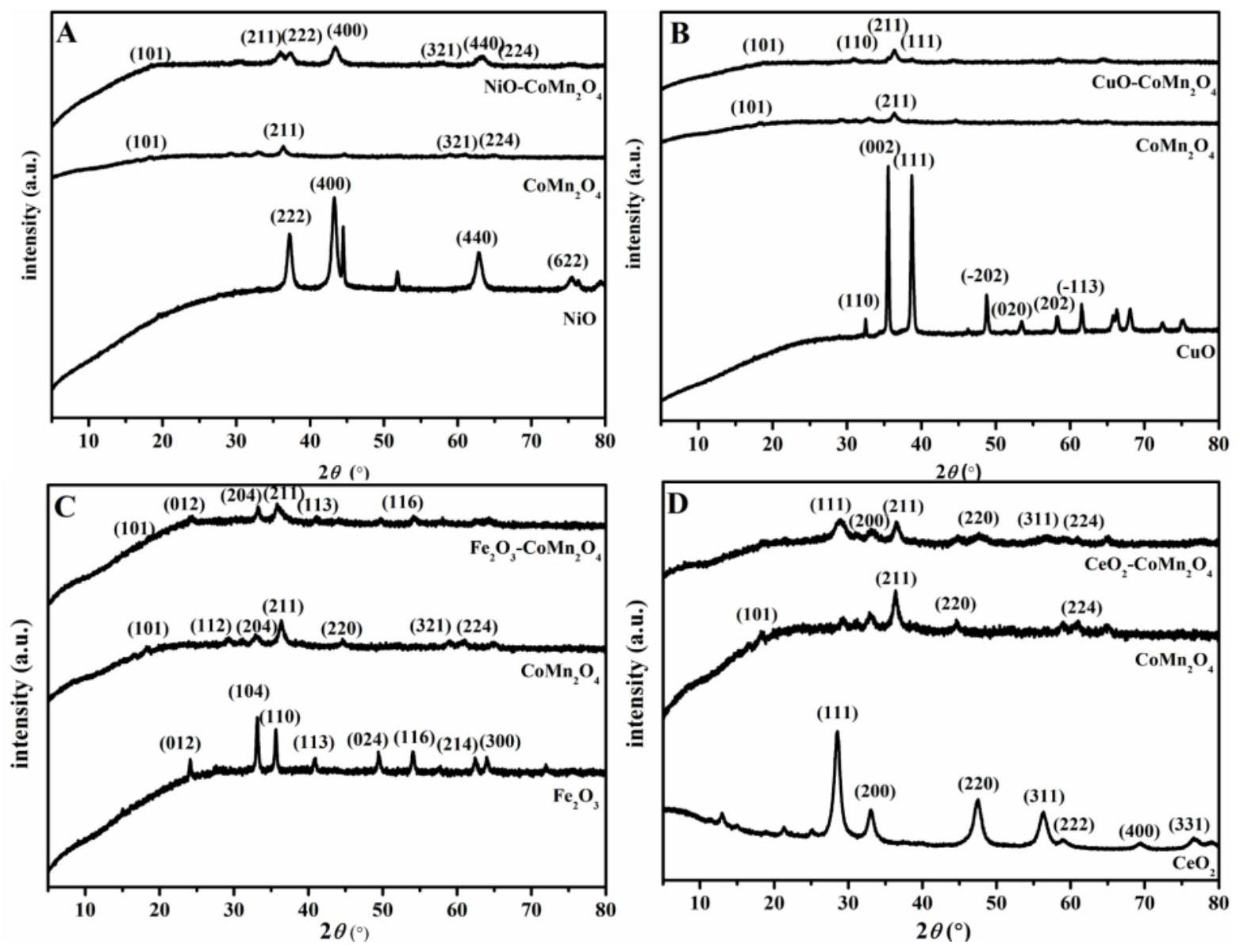

1.一种NiO‑CoMn2O4催化剂，其特征在于，所述催化剂的制备方法步骤如下：（1）CoMn2O4尖晶石的制备

通过溶胶凝胶法合成CoMn2O4尖晶石；

（2）NiO‑CoMn2O4催化剂的制备

将硝酸镍配制成溶液，加入步骤（1）制备的CoMn2O4尖晶石，搅拌2‑4h，在室温下浸渍两天，然后真空干燥并置于马弗炉中焙烧，即可得到NiO‑CoMn2O4催化剂。

2.根据权利要求1所述的NiO‑CoMn2O4催化剂，其特征在于，步骤（1）所述CoMn2O4尖晶石的制备方法为：称取0.5mol乙酸钴和1mol乙酸锰，溶于50mL蒸馏水中，在磁力搅拌器上60‑

80℃恒温搅拌均匀，加入10mL草酸溶液，然后真空干燥并置于马弗炉中400‑

600℃焙烧2‑6h，得到CoMn2O4尖晶石。

3.根据权利要求1所述的NiO‑CoMn2O4催化剂，其特征在于，步骤（2）所述配制的硝酸镍溶液浓度为0 .2mol/L。

4.根据权利要求1所述的NiO‑CoMn2O4催化剂，其特征在于，步骤（2）所述硝酸镍与CoMn2O4尖晶石的摩尔量比为1：1。

5.根据权利要求1所述的NiO‑CoMn2O4催化剂，其特征在于，步骤（2）所述马弗炉中400‑

600℃焙烧2‑6h。

6.根据权利要求1所述的NiO‑CoMn2O4催化剂用于催化氧化降解甲苯。
