专利号: 2021107921553
申请人: 南阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

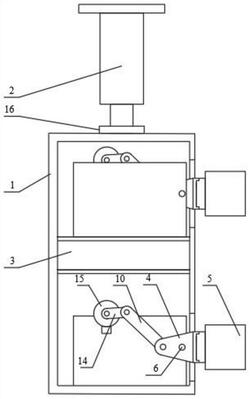

1.一种慕课虚拟现实场景合成制作装置,包括扫描仪主机(3)和两个扫描仪镜头(5),两个扫描仪镜头(5)分别与所述扫描仪主机(3)电连接,其特征在于,还包括:安装箱(1),被隔板分为从上至下依次布置的第一容置腔、第二容置腔和第三容置腔,所述第二容置腔内设置有扫描仪主机(3),所述第一容置腔和第三容置腔内分别设置有一个扫描仪镜头(5),所述扫描仪镜头(5)伸出安装箱(1)外;

两个复合调整结构,分别设置在所述第一容置腔和第三容置腔内,用于调整所述扫描仪镜头(5)的位姿,包括:角度调整机构,其输出件和所述扫描仪镜头(5)固定,用于调整所述扫描仪镜头(5)的俯仰角;

平移机构,设置在所述角度调整机构的下侧,用于带动所述扫描仪镜头(5)左右平动;

所述平移机构包括:

滑轨,固定在所述隔板上;

滑块,卡装在所述滑轨上;

支架(7),与所述滑块固定连接,角度调整机构设置在所述支架(7)上;

驱动装置,与所述隔板固定,其输出端与所述支架(7)连接,用于带动所述支架(7)左右平移;

所述驱动装置包括:

第一电机(8),与安装箱(1)固定;

凸轮(9),套装固定在所述第一电机(8)的输出轴上,所述凸轮(9)的外圆周与所述支架(7)抵接;

支座(11),与安装箱(1)固定;

转轴(12),穿设在所述支座(11)上,与所述支座(11)转动连接;

摆臂(13),一端与所述转轴(12)套装固定,另一端与所述支架(7)固定连接。

2.根据权利要求1所述的一种慕课虚拟现实场景合成制作装置,其特征在于,所述角度调整机构包括:第二电机(15),与所述支架(7)固定;

第一连杆(14),一端与所述第二电机(15)的输出轴套装固定,另一端与第二连杆(10)的一端铰接,所述第二连杆(10)的另一端与连接块(4)的一端铰接,连接块(4)的另一端与所述扫描仪镜头(5)固定;

支杆(6),穿设在所述连接块(4)中部,所述支杆(6)的两端分别与所述支架(7)固定。

3.根据权利要求1所述的一种慕课虚拟现实场景合成制作装置,其特征在于,还包括升降装置(2),所述升降装置(2)的一端与墙顶固定,另一端与所述安装箱(1)的顶面固定。

4.根据权利要求3所述的一种慕课虚拟现实场景合成制作装置,其特征在于,还包括设置在所述升降装置(2)和安装箱(1)之间的转台(16),所述转台(16)的一端与所述升降装置(2)固定连接,另一端与所述安装箱(1)固定。
