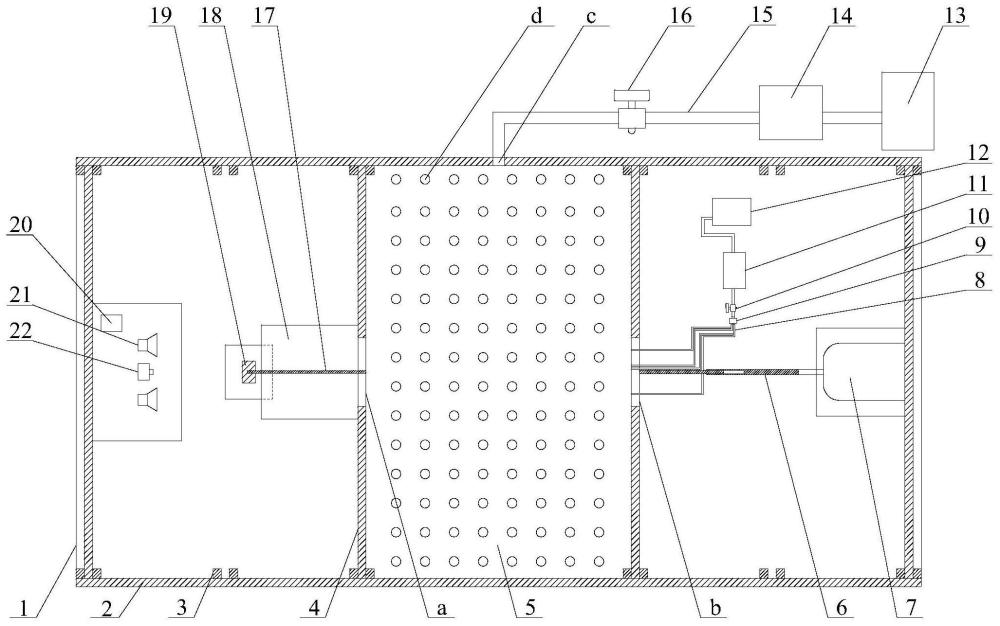

1.一种可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置,其特征在于：在底板(1)前后两侧竖直设置有2组侧板(2)，2组侧板(2)相对侧壁上间隔对应设置有若干组卡槽(3)，卡槽(3)内设置有4组可拆卸隔板(4)，4组可拆卸隔板(4)和底板(1)以及侧板(2)形成3组上端开口的空间，从右至左依次为始发仓、推进仓、接收仓，推进仓两侧的可拆卸隔板(4)上对称加工有始发孔(b)和接收孔(a)，盾构模型(23)由始发孔(b)进入推进仓，由接收孔(a)驶离推进仓，始发孔(b)和接收孔(a)内设置有端墙板，始发仓内右侧可拆卸隔板(4)内壁居中设置有电机托架(24)，电机托架(24)上设置有电机(7)，电机(7)的输出轴(6)与盾构模型(23)相连接，始发仓内设置有注浆装置，注浆装置与盾构模型(23)相连通，推进仓内填充有模拟地层(25)，盾构模型(23)位于模拟地层(25)内且中心线与电机(7)的输出轴(6)中心线在同一直线上，推进仓上部侧板(2)上设置有进水孔(c)，进水孔(c)与均匀增湿装置相连通，模拟地层(25)顶部低于进水孔(c)设置有隔梁(26)，隔梁(26)上设置有透水板(5)，接收仓内右侧可拆卸隔板(4)内壁居中设置有接收平台(18)，接收平台(18)左侧设置有固定杆(19)，固定杆(19)通过导向杆(17)与盾构模型(23)相连接，接收仓内左侧可拆卸隔板(4)内壁居中设置有监测托架(28)，监测托架(28)上设置有监测装置。

2.根据权利要求1所述的可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置，其特征在于所述的盾构模型(23)为：管片(23‑3)左端固定设置有推进盾壳(23‑2)、右端活动设置有固定盾壳(23‑4)，推进盾壳(23‑2)的左端内部加工有环形滑轨(23‑8)，固定架(23‑6)设置于环形滑轨(23‑8)内，中轴杆(23‑5)设置于管片(23‑3)内，中轴杆(23‑5)一端与输出轴(6)相连接、另一端穿过固定架(23‑6)与导向杆(17)活动连接，刀盘(23‑7)设置于固定架(23‑6)上，固定架(23‑6)右端通过固定螺母(23‑1)固定于中轴杆(23‑5)上，管片(23‑3)周向上均布加工有4个注浆孔(e)。

3.根据权利要求2所述的可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置，其特征在于：所述的中轴杆(23‑5)右端外周加工有与输出轴(6)左端内传动螺纹相匹配的外传动螺纹、左端为中空杆件且外周加工有与刀盘(23‑7)的内螺纹相匹配的外螺纹，中轴杆(23‑5)左端中空部分可沿导向杆(17)左右滑动。

4.根据权利要求2所述的可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置，其特征在于所述的刀盘(23‑7)为：刀盘本体(23‑7‑1)为圆柱形结构，刀盘本体(23‑7‑1)中部加工有刀盘螺纹孔(f)、径向对称加工有至少2组进土孔(g)，刀盘本体(23‑7‑1)前端进土孔(g)一侧设置有刮刀(23‑7‑2)。

5.根据权利要求2所述的可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置，其特征在于所述的固定架(23‑6)为：固定架本体(23‑6‑1)呈十字形结构，固定架本体(23‑6‑1)中心位置加工有固定架螺纹孔(h)、端部加工成台阶状置于环形滑轨(23‑8)内。

6.根据权利要求2所述的可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置，其特征在于所述的注浆装置为：储浆桶(12)通过管道与注浆泵(11)相连通，注浆泵(11)通过设置在管道上的注浆阀(10)与五通接头(9)相连通，五通接头(9)相连通的4根注浆管(8)与注浆孔(e)相连通。

7.根据权利要求1所述的可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置，其特征在于所述的均匀增湿装置为：储水箱(13)通过安装在水管(15)上的水泵(14)和注水阀(16)与透水孔(d)相连通。

8.根据权利要求1所述的可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置，其特征在于：所述的透水板(5)上均布加工有透水孔(d)。

9.根据权利要求1所述的可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置，其特征在于所述的监测装置为：监测托架(28)上设置有2组补光灯(22)、高速相机(21)、PIV设备(20)，补光灯(22)、高速相机(21)、PIV设备(20)的工作界面正对掘进仓。

10.根据权利要求1所述的可均匀增湿的组合式黄土地层盾构隧道施工全阶段试验装置，其特征在于：所述的模拟地层(25)顶部设置有地表位移计(27)。
