专利号: 2021108084255
申请人: 江苏富源广建设发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

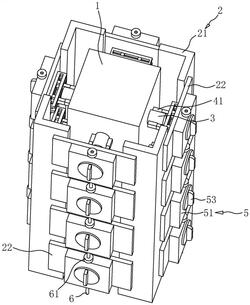

1.一种用于承台式塔吊基础的钢格构柱,其特征在于:包括混凝土芯柱(1)、组合式格构柱(2),混凝土芯柱(1)呈竖向设置,混凝土芯柱(1)的每个侧壁上均预埋有呈竖向排列的若干个锁定杆(3),锁定杆(3)呈水平设置,锁定杆(3)上开有两个锁定槽(31),两个锁定槽(31)关于锁定杆(3)的轴线呈对称设置,组合式格构柱(2)包括四个呈竖向设置的角钢(21),四个角钢(21)环绕分布在混凝土芯柱(1)的四个角处,每相邻的两个角钢(21)之间固定连接有沿竖向排列的若干个固定板(22),若干个固定板(22)分别与若干个锁定杆(3)一一对应,固定板(22)上滑移连接有两个锁定块(41),锁定杆(3)位于两个锁定块(41)之间,两个锁定块(41)分别与两个锁定槽(31)一一对应,锁定块(41)与锁定槽(31)插接配合,固定板(22)上连接有用于驱动两个锁定块(41)朝相反方向滑移的驱动组件(5)。2.根据权利要求1所述的一种用于承台式塔吊基础的钢格构柱,其特征在于:固定板(22)上沿锁定块(41)的滑移方向开有滑槽(221),锁定块(41)上固定连接有滑杆(4),滑杆(4)滑移在滑槽(221)内。3.根据权利要求2所述的一种用于承台式塔吊基础的钢格构柱,其特征在于:驱动组件(5)包括驱动板(51),驱动板(51)呈竖向设置,驱动板(51)转动连接于固定板(22),驱动板(51)上开有驱动环槽(511),驱动环槽(511)为椭圆状的环槽,滑杆(4)上连接有导向轴(43),导向轴(43)滑移在驱动环槽(511)内,驱动板(51)绕驱动环槽(511)的轴线转动,锁定杆(3)的轴线穿过驱动环槽(511)的中心。4.根据权利要求3所述的一种用于承台式塔吊基础的钢格构柱,其特征在于:驱动板(51)上开有穿孔(512),锁定块(41)插设在锁定槽(31)内时,穿孔(512)呈竖向设置,穿孔(512)内滑动穿设有定位杆(6),位于同一竖直方向的若干定位杆(6)依次插接配合。5.根据权利要求4所述的一种用于承台式塔吊基础的钢格构柱,其特征在于:定位杆(6)的一端固定连接有限位柱(61),限位柱(61)与定位杆(6)同轴设置,限位柱(61)的直径大于穿孔(512)的内径,定位杆(6)呈竖向设置时,限位柱(61)贴合于驱动板(51)的顶壁。6.根据权利要求5所述的一种用于承台式塔吊基础的钢格构柱,其特征在于:限位柱(61)上沿自身的轴线开有插槽(62),定位杆(6)与下侧相邻的限位柱(61)上的插槽(62)插接配合。7.根据权利要求2所述的一种用于承台式塔吊基础的钢格构柱,其特征在于:固定板(22)上固定连接有两个导向板(23),两个导向板(23)相互平行,两个滑杆(4)均滑移在两个导向板(23)之间。8.根据权利要求7所述的一种用于承台式塔吊基础的钢格构柱,其特征在于:导向板(23)上沿滑杆(4)的滑移方向开有引导槽(231),滑杆(4)上连接有滑移在引导槽(231)内的引导块(42)。
