1.一种可变压内部振动紧密堆积密度测量方法，其特征在于，具体测量方法包括以下步骤：

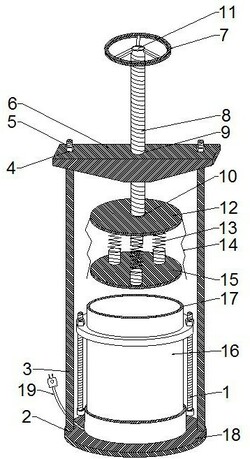

a）校核弹簧刚度系数K：在试样筒（16）上方通过可调压力装置对试样筒（16）内的待测试样加载压力；试样筒（16）内的底部固定有振动器，所述可调压力装置包括中空螺杆（8），所述中空螺杆（8）的上端连接有转盘（7），下端与上盘（12）相连接，下盘（15）通过弹簧（13）连接在所述上盘（12）的正下方；在试样筒（16）内放置压力检测装置，旋转转盘（7）使下盘（15）与压力检测装置表面密贴，转动转盘（7）施加初始荷载后再卸载，将游标深度尺从中空螺纹杆（8）顶部开孔插入底部接触下盘（15）顶面，记录游标深度尺的初始读数L0，转动转盘（7）n圈，得到加载压力p，将游标深度尺再次从中空螺纹杆（8）插入并接触下盘（15）顶面，记录游标深度尺的读数L，计算弹簧刚度系数K：K=p/(L0‑L)= p/（nx）                                  （Ӏ）式中：x为中空螺杆的螺距；

由式Ӏ得到弹簧加载压力与转动转盘转动圈数n之间的关系公式（Ⅱ）：p=n（Kx）=K (L0‑L)                                    （Ⅱ）；

b）根据现场压实预加载压力确定紧密堆积密度顶部加载压力p0，由公式（Ⅱ）确定转动转盘（7）转动圈数n；

c）取出压力检测装置后，在试样筒（16）内装填试样，按照步骤a的方法记录游标深度尺的初始读数L0，再转动转盘（7）转动n圈，测量弹簧压缩后对应的游标深度尺的读数L，按公式（Ⅱ）计算实际加载压力p1；开启振动器对试样振动密实，然后按照步骤a重新测量游标深度尺的读数L，并按公式（Ⅱ）校核试样振动后顶部加载压力p2；p1和p2的平均值作为试样顶部实际加载压力p实，要求p实与p0的极差绝对值不超过10%；振动时间为5‑8min；

d）测定振毕试样高度H0；计算紧密堆积密度ρ。

2.根据权利要求1所述的一种可变压内部振动紧密堆积密度测量方法，其特征在于，试样筒（16）固定在套筒内，所述套筒包括上下开口的上套筒（17）和上部开口的下套筒（18），所述试样筒（16）上下开口，试样筒（16）套置在上套筒（17）和下套筒（18）之间；

紧密堆积密度ρ为：

2 2

ρ=1.274Md/(DH0‑dh)                                  （Ⅲ）式中：Md为烘干试样质量；D和d分别为试样筒（16）的内径和振动器外径；H0为试样高度，h为振动器顶端相对下套筒（18）底部的高度。

3.根据权利要求1所述的一种可变压内部振动紧密堆积密度测量方法，其特征在于，测定振毕试样高度H0后，测定试样的含水率；按公式（Ⅳ）计算试样的紧密堆积密度ρ：

2 2

ρ=1.274Mf/（（D H0‑d h）·（1+0.01ω））                        （Ⅳ）式中：Mf为风干试样质量；ω为试样含水率；D为试样筒内径；d为振动器外径；H0为试样高度。

4.根据权利要求1所述的一种可变压内部振动紧密堆积密度测量方法，其特征在于，所述弹簧（13）的数量≥3，弹簧（13）均布在上、下盘中心外围用于向试样表面提供均匀压力，所述弹簧（13）提供的压力≥14 kPa。

5.根据权利要求1所述的一种可变压内部振动紧密堆积密度测量方法，其特征在于，振动器的顶部低于试样筒（16）的顶部≥5cm。

6.根据权利要求1所述的一种可变压内部振动紧密堆积密度测量方法，其特征在于，所述振动器为电动棒式振动器。
