专利号: 2021108093606
申请人: 江西伟隆科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

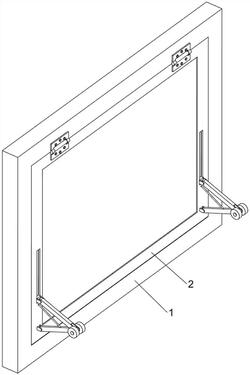

1.一种能自动推拉关闭的防火窗,其特征在于,包括有:框体(1)和防火窗本体(2),所述防火窗本体(2)转动式安装于所述框体(1)内;

伺服电机(7),所述伺服电机(7)安装于所述框体(1)的上部;

驱动组件(8),所述驱动组件(8)设置在所述框体(1)的上部;

开闭组件(9),所述开闭组件(9)设置在所述框体(1)的中部。

2.根据权利要求1所述的一种能自动推拉关闭的防火窗,其特征在于,驱动组件(8)包括有:

转轴(801),所述转轴(801)转动式所述框体(1)的上部;

驱动轴(802),所述框体(1)的两侧均转动式安装有驱动轴(802);

锥齿轮(803),所述驱动轴(802)和所述转轴(801)上均安装有锥齿轮(803),所述锥齿轮(803)互相啮合;

直齿轮(804),所述转轴(801)和所述伺服电机(7)的输出轴上均安装有直齿轮(804),所述直齿轮(804)互相啮合。

3.根据权利要求2所述的一种能自动推拉关闭的防火窗,其特征在于,开闭组件(9)包括有:

第一滑块(901),所述驱动轴(802)上均螺纹式设有第一滑块(901);

第一转杆(902),所述第一滑块(901)上均转动式连接有第一转杆(902);

第二滑块(903),所述第一转杆(902)上均转动式连接有第二滑块(903);

第二转杆(904),所述框体(1)内部两侧均转动式连接有第二转杆(904),所述第二转杆(904)和所述第二滑块(903)滑动式配合;

第三滑块(905),所述第二转杆(904)上均转动式连接有第三滑块(905),所述第三滑块(905)和所述防火窗本体(2)滑动式配合;

第一卡杆(906),所述第二转杆(904)上均滑动式设有第一卡杆(906);

第一弹簧(907),所述第一卡杆(906)和所述第二转杆(904)之间设有第一弹簧(907);

触碰开关(908),所述框体(1)内部两侧均安装有触碰开关(908),其中一个触碰开关(908)和其中一侧的第一滑块(901)接触。

4.根据权利要求3所述的一种能自动推拉关闭的防火窗,其特征在于,还包括有活动组件(10),活动组件(10)包括有:异形杆(1001),所述第二转杆(904)的一侧均转动式连接有异形杆(1001),所述异形杆(1001)和所述第一卡杆(906)滑动式配合;

接触杆(1002),所述第二转杆(904)的中部均滑动式设有接触杆(1002),所述接触杆(1002)和所述异形杆(1001)滑动式配合;

活动套(1003),所述第二转杆(904)的下部均滑动式设有活动套(1003),所述活动套(1003)和所述接触杆(1002)固定连接;

第二弹簧(1004),所述活动套(1003)和所述第二转杆(904)之间设有第二弹簧(1004);

第二卡杆(1005),所述活动套(1003)的一侧均滑动式设有第二卡杆(1005),所述第二转杆(904)上均开有两个卡槽(1007),所述第二卡杆(1005)位于其中一个卡槽(1007)内;

第三弹簧(1006),所述第二卡杆(1005)上均设置有第三弹簧(1006),所述第三弹簧(1006)的两端分别与所述第二卡杆(1005)和所述活动套(1003)连接。

5.根据权利要求4所述的一种能自动推拉关闭的防火窗,其特征在于,还包括有自动组件(11),自动组件(11)包括有:第一电磁铁(1101),所述第二转杆(904)的下部均安装有第一电磁铁(1101);

活动块(1102),所述第二转杆(904)上靠近所述第一电磁铁(1101)的一侧均滑动式设有活动块(1102);

第四弹簧(1103),所述活动套(1003)和所述活动块(1102)之间设有第四弹簧(1103);

凸轮(1104),所述活动套(1003)的一侧下部均转动式连接有凸轮(1104),所述凸轮(1104)和所述第二卡杆(1005)配合;

连接杆(1105),所述凸轮(1104)上均转动式连接有连接杆(1105),所述连接杆(1105)和所述活动块(1102)转动式连接;

限位块(1106),所述活动套(1003)的一侧下部均连接有限位块(1106)。

6.根据权利要求5所述的一种能自动推拉关闭的防火窗,其特征在于,还包括有辅助组件(12),辅助组件(12)包括有:第三转杆(1201),所述第三转杆(1201)的数量为两个,均转动式连接在所述防火窗本体(2)的一侧下部;

第四滑块(1202),所述第四滑块(1202)的数量为两个,均滑动式设置在所述防火窗本体(2)的一侧下部;

第四转杆(1203),所述第四转杆(1203)的数量为两个,分别转动式安装于所述第四滑块(1202)上,所述第四转杆(1203)和所述第三转杆(1201)转动式连接;

配重轮(1204),所述配重轮(1204)的数量为两个,分别连接在所述第四转杆(1203)上;

拉绳(1205),所述拉绳(1205)的数量为两根,分别连接在所述第三滑块(905)上,所述拉绳(1205)均穿过防火窗本体(2),所述拉绳(1205)和所述第四转杆(1203)固定连接。

7.根据权利要求6所述的一种能自动推拉关闭的防火窗,其特征在于,还包括有加固组件(13),加固组件(13)包括有:活动板(1301),所述活动板(1301)滑动式设置在所述框体(1)的一侧下部;

第五弹簧(1302),所述第五弹簧(1302)连接在所述活动板(1301)和所述框体(1)之间;

第二电磁铁(1303),所述第二电磁铁(1303)的数量为两个,分设于所述框体(1)内部两侧;

距离传感器(1304),所述距离传感器(1304)安装于所述框体(1)内部下侧。

8.根据权利要求7所述的一种能自动推拉关闭的防火窗,其特征在于,还包括有电路箱(3)、第一按钮(4)、第二按钮(5)和温度传感器(6),所述框体(1)的下部安装有电路箱(3),电路箱(3)内包括有蓄电池、控制模块和电源模块,蓄电池为整个防火窗供电,蓄电池的输出端与电源模块通过电性连接,电源模块上通过线路连接有电源总开关,控制模块和电源模块通过电性连接,控制模块上连接有DS1302时钟电路和24C02电路,所述电路箱(3)上设有第一按钮(4)、第二按钮(5)和温度传感器(6),第一按钮(4)、第二按钮(5)、温度传感器(6)、触碰开关(908)和距离传感器(1304)都与控制模块通过电性连接,伺服电机(7)、第一电磁铁(1101)和第二电磁铁(1303)都与控制模块通过外围电路连接。
