专利号: 2021108251968
申请人: 南昌工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

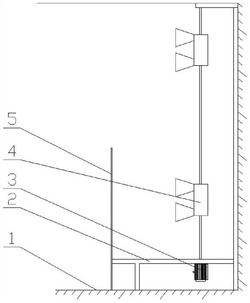

1.一种羽毛球智能训练器,其特征在于:包括有训练室(1)、气管和高压气泵,所述训练室(1)内设置有固定架(2)、双目视频传感器和控制器,所述固定架(2)上设置有升降装置(3),所述升降装置(3)上设置有至少一个强风反吹装置(4),所述高压气泵通过气管与强风反吹装置(4)连通,所述控制器电性连接强风反吹装置(4)、高压气泵和双目视频传感器;所述强风反吹装置(4)包括有风压箱(41),所述风压箱(41)顶部设置有进风口(42),所述风压箱(41)一侧设置有若干个定向反吹装置(6),所述定向反吹装置(6)包括有调节气缸(61)和反吹装置(64),所述调节气缸(61)动力杆上铰接有调节杆(62),所述反吹装置(64)设置在风压箱(41)一侧,所述反吹装置(64)包有弧形定位板(66)和导气调节管(67),所述风压箱(41)上设置有调节口,所述调节口上下两侧均设置有弧形定位板(66),所述导气调节管(67)设置在两弧形定位板(66)之间,所述调节口两端设置有与导气调节管(67)配合的密封板,所述导气调节管(67)两端连接有转轴(68),所述转轴(68)活动连接在密封板上,所述导气调节管(67)一侧开设有若干个导气孔,所述导气调节管(67)另一侧连接有喇叭型吹气口(69),所述喇叭型吹气口(69)内设置有调节导气装置(610),所述转轴(68)上固定有风向调节杆(65),所述风向调节杆(65)一端贯穿导气调节管(67)一侧且铰接在调节杆(62)上;所述风压箱(41)靠近定向反吹装置(6)的一侧的两端设置有侧向反吹装置(7),所述侧向反吹装置(7)包括有V型扩气口(71),所述V型扩气口(71)一侧与风压箱(41)连通,所述V型扩气口(71)另一侧连接有V型吹气口(72),所述V型吹气口(72)内设置有上调节导气装置(73)和下调节导气装置(74)。

2.如权利要求1所述的一种羽毛球智能训练器,其特征在于:所述调节导气装置(610)、上调节导气装置(73)和下调节导气装置(74)均包括有气缸(614)和若干片导气板(611),所述气缸(614)动力杆上铰接有导气调节杆(613),所述导气板(611)两端均连接有导气板转轴(612),所述导气板转轴(612)活动连接在对应的喇叭型吹气口(69)或V型吹气口(72)上,所述导气板(611)一侧铰接在导气调节杆(613)上。

3.如权利要求2所述的一种羽毛球智能训练器,其特征在于:所述升降装置(3)包括有动力电机(31)、传动带(34)、至少1根丝杆(32)和定位杆(35),所述丝杆(32)一端套设有传动轮(33),所述相邻丝杆(32)一端的传动轮(33)通过传动带(34)连接,所述丝杆(32)上设置有升降切断装置(43),所述定位杆(35)上设置有位置固定装置(44),所述升降切断装置(43)和位置固定装置(44)均规定在风压箱(41)上。

4.如权利要求3所述的一种羽毛球智能训练器,其特征在于:所述升降切断装置(43)和位置固定装置(44)均包括有定位块(45)和定位孔(47),所述定位块(45)上设置有至少一个固定机构(49),所述定位块(45)内开设有定位腔(46),所述定位孔(47)贯穿定位块(45)与定位腔(46),所述固定机构(49)包括有定位油缸(410),所述定位油缸(410)动力杆上连接有弧形定位压板(411),所述弧形定位压板(411)设置在定位腔(46)内;所述升降切断装置(43)中的定位腔(46)内设置有升降块(48),所述升降块(48)上贯穿有与丝杆(32)配合的螺纹孔。

5.如权利要求4所述的一种羽毛球智能训练器,其特征在于:所述调节杆(62)上设置有若干个调节孔(63)。

6.如权利要求5所述的一种羽毛球智能训练器,其特征在于:所述固定架(2)一侧固定有透明隔断板(5)。

7.如权利要求1或6所述的一种羽毛球智能训练器,其特征在于:所述双目视频传感器设置有两套。
