专利号: 2021108402012
申请人: 广州市环境保护科学研究院有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

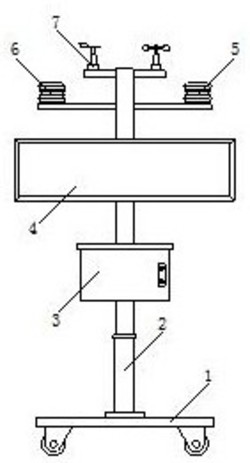

1.一种移动式环境监测预警设备,其结构包括移动底座(1)、立杆(2)、电控箱(3)、显示面板(4)、噪音器(5)、湿度检测器(6)、风向仪(7),所述移动底座(1)上端面中部与立杆(2)底部相焊接,所述电控箱(3)固定安装在立杆(2)中部,所述显示面板(4)固定安装在立杆(2)中上端,所述电控箱(3)与显示面板(4)电连接,所述噪音器(5)安装在立杆(2)上端,并且湿度检测器(6)安装在立杆(2)上端,所述风向仪(7)焊接于立杆(2)顶部,其特征在于:所述噪音器(5)包括防尘机壳(51)、监测机构(52),所述防尘机壳(51)内部安装有监测机构(52),并且监测机构(52)与显示面板(4)电连接,所述防尘机壳(51)固定安装在立杆(2)上端;

所述防尘机壳(51)包括导尘壳体(511)、滑块(512)、弹簧杆(513)、阻挡机构(514),所述监测机构(52)安装在导尘壳体(511)内部,并且滑块(512)采用间隙配合安装在导尘壳体(511)内部,所述弹簧杆(513)采用间隙配合贯穿于滑块(512)内部,所述滑块(512)与阻挡机构(514)下端外侧相固定,所述阻挡机构(514)下端滑动安装在导尘壳体(511)外侧端内部;

所述阻挡机构(514)包括防尘板(14a)、通孔(14b)、清理柱(14c)、固定条(14d),所述防尘板(14a)外侧端与滑块(512)相固定,并且防尘板(14a)内部贯穿有通孔(14b),所述清理柱(14c)固定安装在固定条(14d)下侧表面,所述固定条(14d)固定安装在导尘壳体(511)内部;

所述监测机构(52)包括噪音监测器(521)、导向罩(522)、驱动机构(523)、清理机构(524),所述噪音监测器(521)下端位于清理机构(524)内部,所述导向罩(522)内部固定安装有驱动机构(523),并且驱动机构(523)与清理机构(524)中端相固定;

所述驱动机构(523)包括进风口(23a)、连接底座(23b)、转动球(23c)、叶片(23d)、转动柱(23e),所述进风口(23a)贯穿于导向罩(522)下端内部,并且进风口(23a)与连接底座(23b)内部相连接,所述转动球(23c)采用间隙配合安装在连接底座(23b)内部,并且转动球(23c)外侧焊接有叶片(23d),所述转动球(23c)顶部与转动柱(23e)下端相固定,所述转动柱(23e)顶部与清理机构(524)相固定;

所述清理机构(524)包括旋转片(24a)、连杆(24b)、清理片(24c)、振动块(24d),所述旋转片(24a)中部与转动柱(23e)顶部相固定,所述连杆(24b)一端设在旋转片(24a)内侧表面,并且连杆(24b)另一端与清理片(24c)外侧表面相固定,所述清理片(24c)内部贯穿有振动块(24d);

通过移动底座(1)的移动,将环境监测预警设备移动放置到建筑工地上对扬尘进行监测,监测的过程中,通过监测机构(52)对建筑工地的扬尘噪音进行监测,监测过程中,通过导尘壳体(511)对建筑工地上的扬尘进行阻挡,同时通过防尘板(14a)对导尘壳体(511)之间的间隙进行阻挡,通过通孔(14b)对噪音进行正常传导,同时在扬尘的风力作用下,推动防尘板(14a)移动,通过滑块(512)在弹簧杆(513)上进行弹性滑动,从而使得清理柱(14c)在通孔(14b)内部进行清理,避免扬尘在通孔(14b)内部发生堵塞,确保监测机构(52)对噪音进行正常的监测,避免扬尘对监测机构(52)造成堵塞影响;噪音监测器(521)在进行监测的过程中,通过扬尘风力进入到进风口(23a)内部,通过进风口(23a)提高扬尘风力,从而确保风力吹动叶片(23d)进行转动,这时转动球(23c)进行转动,带动转动柱(23e)进行转动,转动柱(23e)转动使得旋转片(24a)在噪音监测器(521)下端进行间隙转动,确保噪音监测器(521)正常监测,在连杆(24b)的作用下,带动清理片(24c)转动,从而对噪音监测器(521)外侧的扬尘进行转动清理,转动过程中,通过振动块(24d)与噪音监测器(521)外侧下端接触,从而产生弹性转动,对噪音监测器(521)外侧表面的扬尘进行振动清理,避免扬尘包裹在噪音监测器(521)外侧表面,确保噪音监测器(521)对建筑工地上的噪音进行正常的监测。
