专利号: 2021108438071
申请人: 湖北劲华玻璃有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

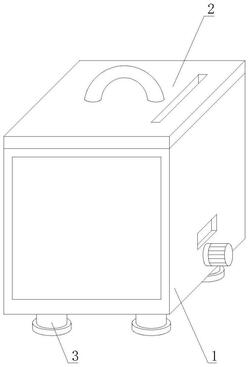

1.一种化妆品玻璃瓶的自动快速清洗装置,包括清洗箱体(1),所述清洗箱体(1)的顶部活动连接有活动盖板(2),所述清洗箱体(1)的底部固定安装有支撑腿(3),其特征在于:所述清洗箱体(1)的内腔中设置有清洗驱动机构(4),所述清洗箱体(1)的底部设置有循环水机构(5),所述清洗箱体(1)的右侧设置有烘干机构(6);

所述清洗驱动机构(4)包括驱动电机(41),所述驱动电机(41)固定安装在清洗箱体(1)的右侧,所述驱动电机(41)的输出轴延伸至清洗箱体(1)的内腔中固定连接有丝杆本体(42),所述丝杆本体(42)的顶部滑动连接有移动座(43);

所述循环水机构(5)包括循环箱(51)、漏槽(52)、泵机(53)和分流管(54),所述循环箱(51)固定安装在清洗箱体(1)的底部,所述漏槽(52)开设在清洗箱体(1)内腔的底部,所述泵机(53)固定安装在清洗箱体(1)的底部,所述泵机(53)的进水管与循环箱(51)的左侧固定连接;

所述烘干机构(6)包括伸入管(61),所述伸入管(61)固定安装在清洗箱体(1)内腔的右侧,所述伸入管(61)的内腔中固定安装有热风机组(62),所述伸入管(61)内腔的底部固定安装有栅板(63),所述移动座(43)的顶部固定安装有固定座(44),所述固定座(44)的顶部设置有安装板(45),所述安装板(45)的右侧拆卸式连接有螺纹环(451),所述螺纹环(451)的右侧固定连接有弹力绳(452),所述弹力绳(452)的右侧固定连接有移动底板(453),所述安装板(45)的底部固定连接有转动基座(454),所述转动基座(454)转动连接在固定座(44)的顶部,所述安装板(45)的右侧开设有瓶身槽(456),所述安装板(45)的左侧开设有瓶口槽(457),所述瓶身槽(456)内腔的左侧固定安装有硅胶垫(458),所述安装板(45)的两侧均固定连接有弹性复位杆(455),所述弹性复位杆(455)远离安装板(45)的一端与固定座(44)的顶部固定连接,清洗结束后,通过所述驱动电机(41)和丝杆本体(42)的配合带动瓶体向右移动,由契合块(459)和推动杆(46)的配合,使得瓶体向左倾斜,将瓶体内的水排放出。

2.根据权利要求1所述的一种化妆品玻璃瓶的自动快速清洗装置,其特征在于:所述分流管(54)固定安装在清洗箱体(1)内腔的左侧,所述泵机(53)的出水管与分流管(54)的左侧固定连接,所述分流管(54)的右侧固定连接有延伸管(55),所述延伸管(55)的右侧固定连接有喷射环(551),所述喷射环(551)的右侧固定连接有喷射半球(552),所述喷射环(551)、喷射半球(552)的外壁上均设置有喷射口(553)。

3.根据权利要求1所述的一种化妆品玻璃瓶的自动快速清洗装置,其特征在于:所述循环箱(51)的内腔中固定安装有过滤环(511),所述循环箱(51)内腔的顶部固定安装有支架(512),所述支架(512)的底部固定安装有分流板(513),所述分流板(513)的底部固定安装有加热板(514)。

4.根据权利要求3所述的一种化妆品玻璃瓶的自动快速清洗装置,其特征在于:所述分流板(513)的顶部开设有集中槽(5131),所述分流板(513)的顶部开设有扩散槽(5132),所述扩散槽(5132)的内腔中固定安装有分流块(5133)。

5.根据权利要求1所述的一种化妆品玻璃瓶的自动快速清洗装置,其特征在于:所述伸入管(61)的正面和背面均开设有回流孔(64),所述伸入管(61)内腔的顶部固定安装有顶部隔板(65)。
