专利号: 2021108490333
申请人: 河南嘉境再生资源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

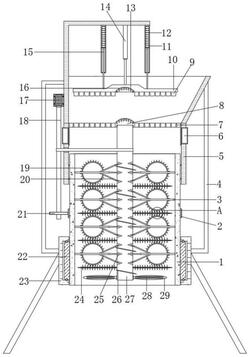

1.一种塑料再生用破碎回收装置的破碎方法,其特征在于,所述塑料再生用破碎回收装置包括旋转底筒(1),所述旋转底筒(1)靠近顶部的一端通过轴承转动连接有固定端斗(5),且固定端斗(5)的一端焊接有铜环板(701),其特征在于,所述铜环板(701)的内壁焊接有网格刀盘(7),且网格刀盘(7)的中端焊接有中端块(8),所述中端块(8)的底部外壁通过轴承转动连接有端柱(27),所述旋转底筒(1)圆周内壁均焊接有等距离分布的壁杆(3),且壁杆(3)的端部设置为尖状,所述壁杆(3)的端部两侧均焊接有对称分布的角刺杆(20),且角刺杆(20)与壁杆(3)的相对一侧均焊接有弧筋(19),所述端柱(27)的圆周外壁均开设有与壁杆(3)、角刺杆(20)相对应的端环槽(25),且端环槽(25)的剖面为三角结构,且端柱(27)的底端焊接有扇叶(29),所述扇叶(29)的一侧外壁均焊接有等距离分布的附刃(28),所述固定端斗(5)的顶端安装有压料机构,且固定端斗(5)靠近铜环板(701)的一端均开设有等距离分布的安装槽口,所述安装槽口的内壁均通过螺钉固定有半导体制冷器(6),且半导体制冷器(6)的制冷端靠近铜环板(701),所述铜环板(701)的圆周外壁均开设有等距离环形分布的端口(702),且端口(702)的内底部均开设有等距离分布的三角底槽(703);

其中,所述端柱(27)的圆周外壁均焊接有与端环槽(25)交错分布的绞片(26);

其中,所述固定端斗(5)的一端外壁均焊接有固定连杆(4),且固定连杆(4)的端部均焊接有同一个托环(23),所述托环(23)的圆周外壁四角均焊接有支腿;

其中,所述旋转底筒(1)靠近底端的外壁焊接有凸环板(22),且凸环板(22)与托环(23)的相对一侧均开设有环形槽,对应两个所述环形槽的内壁滚动连接有等距离分布的滚珠,所述固定端斗(5)的一侧外壁通过螺栓固定有旋转电机(17),且旋转电机(17)的输出轴通过联轴器连接有传动杆(18),所述传动杆(18)与端柱(27)套接有皮带形成传动配合,且传动杆(18)与旋转底筒(1)的相对一侧分别固定安装有相啮合的传动齿轮(21)以及从动齿环(2);

其中,所述破碎方法包括以下步骤:

步骤一:操作人员控制启动半导体制冷器(6),配合铜环板(701)对网格刀盘(7)以及固定端斗(5)进行制冷处理,紧接着,将回收的塑料放在网格刀盘(7)上;

步骤二:操作人员控制启动液压杆(14),推动压板(10)向下移动,利用抵块(9)配合网格刀盘(7)以及切刀(13)、条槽(30)进行预切处理,并利用半导体制冷器(6)产生的低温,对塑料进行制冷处理,以提高塑料的硬度、降低其韧性;

步骤三:操作人员启动旋转电机(17),分别利用皮带、传动齿轮(21)以及从动齿环(2),带动端柱(27)和旋转底筒(1)相向转动,利用壁杆(3)、角刺杆(20)、弧筋(19)以及横刀杆(24),配合附刺一(1901)、附刺二(2401)对降低韧性的塑料进行破碎处理,扇叶(29)随着端柱(27)快速转动,将上端的冷空气抽下,避免装置发热,并利用一侧的附刃(28),对下落的塑料进行再切割。

2.根据权利要求1所述的一种塑料再生用破碎回收装置的破碎方法,其特征在于,所述端柱(27)外壁均焊接有与弧筋(19)交错分布的横刀杆(24),所述弧筋(19)的相背一侧外壁均焊接有等距离分布的附刺一(1901),所述横刀杆(24)的两侧外壁均焊接有等距离分布的附刺二(2401)。

3.根据权利要求1所述的一种塑料再生用破碎回收装置的破碎方法,其特征在于,所述压料机构包括通过螺栓固定于固定端斗(5)底端的液压杆(14),且液压杆(14)的延伸杆端部通过螺栓固定有压板(10),所述压板(10)的底部外壁焊接有与网格刀盘(7)相适配的抵块(9)。

4.根据权利要求3所述的一种塑料再生用破碎回收装置的破碎方法,其特征在于,所述压板(10)的底部外壁中轴线处开设有与中端块(8)相适配的底弧槽(16),且底弧槽(16)的内壁焊接有等距离分布的切刀(13)。

5.根据权利要求4所述的一种塑料再生用破碎回收装置的破碎方法,其特征在于,所述中端块(8)的顶端开设有与切刀(13)相适配的条槽(30),所述固定端斗(5)靠近液压杆(14)的两侧均竖直焊接有导向管(11)。

6.根据权利要求5所述的一种塑料再生用破碎回收装置的破碎方法,其特征在于,所述压板(10)的顶部外壁两侧均焊接有与导向管(11)滑动连接的底杆(15),且底杆(15)与导向管(11)顶部内壁的相对一侧均焊接有压缩弹簧(12)。
