专利号: 2021108530449
申请人: 郑州工程技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

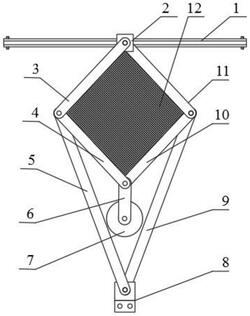

1.一种绿色建筑窗遮阳结构,其特征在于,包括:平行四边形铰架;

弹性阻光体(12),包覆在所述平行四边形铰架上;

第一连杆(6),其中一端与所述平行四边形铰架的其中一个顶点铰接;

舵机(7),其输出轴上套装固定第一连杆(6)的另一端;

支架(8),设置在所述舵机(7)远离平行四边形铰架的一侧;

第二连杆(5)和第三连杆(9),分别位于所述第一连杆(6)的两侧,其一端分别与所述支架(8)铰接,另一端分别对应与所述平行四边形铰架的两个位置相对的顶点铰接;

导向结构,设置在所述平行四边形铰架远离第一连杆(6)的一侧,所述所述平行四边形铰架远离第一连杆(6)的顶点与所述导向结构连接,导向结构用于限制所述平行四边形铰架远离第一连杆(6)的顶点的移动方向;

检测装置,设置在所述平行四边形铰架上,用于检测空气温度和湿度;

控制器,与舵机(7)、检测装置分别电连接,所述控制器通过控制开关与供电电源电连接。

2.如权利要求1所述的一种绿色建筑窗遮阳结构,其特征在于,所述平行四边形铰架包括:

依次首尾铰接且结构相同的第一杆体(3)、第二杆体(4)、第三杆体(10)和第四杆体(11);

其中,所述第一连杆(6)与第二杆体(4)和第三杆体(10)的铰接端铰接,所述第二连杆(5)与第二杆体(4)和第一杆体(3)的铰接端铰接,第三连杆(9)与第三杆体(10)和第四杆体(11)的铰接端铰接。

3.如权利要求2所述的一种绿色建筑窗遮阳结构,其特征在于,所述导向结构包括:滑块(2),与所述第一杆体(3)和第四杆体(11)的铰接端铰接;

导向座(1),水平设置,沿其长度方向开设有燕尾槽,所述滑块(2)滑动连接在燕尾槽内。

4.如权利要求1所述的一种绿色建筑窗遮阳结构,其特征在于,所述平行四边形铰架与弹性阻光体(12)的四边分别通过固定组件连接。

5.如权利要求4所述的一种绿色建筑窗遮阳结构,其特征在于,所述固定组件包括:塞体(13),其与所述平行四边形铰架上对应位置开设的凹槽匹配,用于将所述弹性阻光体(12)的四边压入所述平行四边形铰架上固定。

6.如权利要求5所述的一种绿色建筑窗遮阳结构,其特征在于,所述塞体(13)包括:块体(132),与所述平行四边形铰架上对应位置开设的凹槽匹配;

法兰(131),固定连接在所述块体(132)的端面上,所述法兰(131)上开设有多个便于连接件通过的安装孔(133)。

7.如权利要求1所述的一种绿色建筑窗遮阳结构,其特征在于,所述弹性阻光体(12)包括从上至下依次设置的阻光层、第一粘结层、防雨层、第二粘结层和弹性层。
