专利号: 2021108559292
申请人: 江苏路邦土木科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

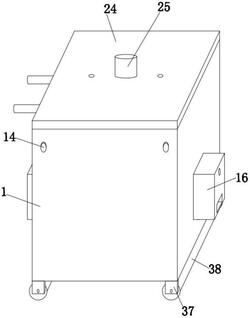

1.一种沥青洒布车用沥青罐加热搅拌一体化装置,包括机体(1)、警示结构、加热结构和限位结构,其特征在于,所述机体(1)的一侧开设有风孔(2),所述风孔(2)内固定连接有两个单向阀一(3),所述机体(1)上开设有腔体(4),所述腔体(4)的底部内壁上开设有两个转孔,所述转孔内转动安装有转轴(5),所述转轴(5)的外侧固定套设有链轮(6),两个链轮(6)上啮合有同一个链条(7),所述转轴(5)的外侧固定连接有桨叶(8),所述机体(1)的两侧均固定连接有侧箱(16),所述机体(1)的顶部接触有盖板(24),所述盖板(24)的顶部固定连接有电机(25),所述电机(25)的输出轴上固定连接有驱动轴(26),所述驱动轴(26)的外侧固定连接有多组搅拌叶(27),所述腔体(4)内设有两个横板(19),所述警示结构包括两个警示灯(14),所述警示灯(14)固定安装于机体(1)的前侧,所述转轴(5)的顶端固定连接有凸轮(9),所述腔体(4)内滑动安装有两个移动板(10),两个移动板(10)相互远离的一侧与对应的凸轮(9)相接触,两个移动板(10)相互靠近的一侧均固定连接有连板(11),两个连板(11)相互靠近的一侧均固定连接有相向板(12),两个相向板(12)相互靠近的一侧均固定连接有导电片(13),两个移动板(10)相互远离的一侧均固定连接有弹簧一(15),两个弹簧一(15)相互远离的一端分别焊接于腔体(4)的两侧内壁上,两个横板(19)相互靠近的一侧分别与两个移动板(10)相互远离的一侧固定连接,所述横板(19)的底部固定连接有延伸板(34),两个延伸板(34)相互远离的一侧均固定连接有拨片(35),所述侧箱(16)的一侧开设有侧孔,所述侧孔内固定连接有音弦(36),两个导电片(13)与两个警示灯(14)依次串联并构成回路。

2.根据权利要求1所述的一种沥青洒布车用沥青罐加热搅拌一体化装置,其特征在于,所述加热结构包括密封板(17),所述密封板(17)滑动密封安装于侧箱(16)内,所述密封板(17)的顶部固定连接有加热板(21),所述密封板(17)的底部固定连接有滑板(18),所述滑板(18)与横板(19)之间铰接有铰接板(20),所述机体(1)的一侧开设有气孔一,所述侧箱(16)的一侧开设有气孔二,所述气孔一和气孔二内分别固定连接有单向阀二(22)和单向阀三(23)。

3.根据权利要求1所述的一种沥青洒布车用沥青罐加热搅拌一体化装置,其特征在于,所述限位结构包括配合板(30),所述盖板(24)的一侧开设有配合槽,所述配合板(30)滑动安装于配合槽内,所述盖板(24)的底部固定连接有两个卡板(29),所述机体(1)的顶部开设有两个卡槽,所述卡板(29)与卡槽相卡装,所述配合板(30)的一侧焊接有弹簧二(31),所述弹簧二(31)的一端焊接于配合槽的一侧内壁上,所述配合板(30)的另一侧固定连接有拉板(32),所述拉板(32)的一侧固定连接有插入板(33),所述机体(1)的一侧开设有插入槽,所述插入板(33)与插入槽相卡装。

4.根据权利要求1所述的一种沥青洒布车用沥青罐加热搅拌一体化装置,其特征在于,所述机体(1)的底部开设有两个装配槽,所述装配槽内固定连接有泵体(39),所述泵体(39)的出料口处固定连接有出料管(40),所述泵体(39)的进料口处固定连接有进料管。

5.根据权利要求1所述的一种沥青洒布车用沥青罐加热搅拌一体化装置,其特征在于,所述机体(1)的底部固定连接有四个支撑板(37),支撑板(37)上转动安装有压辊(38)。

6.根据权利要求1所述的一种沥青洒布车用沥青罐加热搅拌一体化装置,其特征在于,所述机体(1)的一侧固定连接有两个手持杆,盖板(24)的顶部开设有两个气孔(28)。
