专利号: 2021108568910
申请人: 湖南人文科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

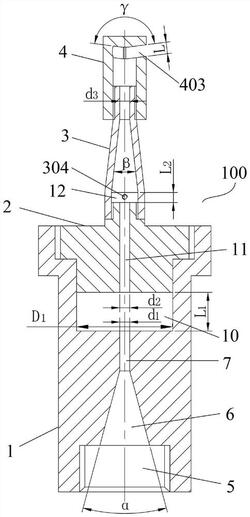

1.一种农业灌溉用自激振荡雾化喷头,其特征在于,包括由下至上依次设置的第一喷嘴、第二喷嘴、雾化喷嘴和喷水嘴,所述第一喷嘴中由下至上依次设置有连接腔、锥形腔、第一细管腔和安装槽,所述第二喷嘴安装于所述安装槽中,所述第二喷嘴的底面与所述第一喷嘴之间形成振荡腔,所述第二喷嘴中设置有第二细管腔,所述振荡腔的两端分别与所述第一细管腔和所述第二细管腔连通,所述雾化喷嘴包括由下至上依次连接的第一圆管、锥形管和第二圆管,所述第一圆管的内径大于所述第二圆管的内径,所述第一圆管套设安装于所述第二喷嘴外部的上端,所述第一圆管侧壁的上部设置有雾化孔,所述雾化孔用于通入气体,所述第一圆管与所述第二喷嘴的顶面之间形成雾化腔,所述第二细管腔的上端与所述雾化腔连通,所述喷水嘴包括第三圆管和设置于所述第三圆管顶部的顶板,所述第三圆管套设安装于所述第二圆管的外部,所述第三圆管侧壁的上部沿周向设置有多个喷水孔。

2.根据权利要求1所述的农业灌溉用自激振荡雾化喷头,其特征在于,所述顶板的下表面为倒锥形面。

3.根据权利要求1所述的农业灌溉用自激振荡雾化喷头,其特征在于,所述喷水孔为扇形孔,所述扇形孔沿所述第三圆管的周向延伸设置。

4.根据权利要求3所述的农业灌溉用自激振荡雾化喷头,其特征在于,所述扇形孔设置为三个,三个所述扇形孔分别为第一扇形孔、第二扇形孔和第三扇形孔,所述第一扇形孔的中点和所述第三圆管的中心轴线的水平连线与所述第二扇形孔的中点和所述第三圆管的中心轴线的水平连线之间的夹角为90°,所述第三扇形孔的中点和所述第三圆管的中心轴线的水平连线与所述第二扇形孔的中点和所述第三圆管的中心轴线的水平连线之间的夹角为90°。

5.根据权利要求1所述的农业灌溉用自激振荡雾化喷头,其特征在于,所述安装槽包括由下至上依次设置的第一圆槽和第二圆槽,所述第二圆槽的内径大于所述第一圆槽的内径,所述第二喷嘴螺纹安装于所述第二圆槽中,且所述第二喷嘴的下端伸至所述第一圆槽中。

6.根据权利要求5所述的农业灌溉用自激振荡雾化喷头,其特征在于,所述第二喷嘴包括由下至上依次连接的第一圆柱、第二圆柱、第三圆柱和第四圆柱,所述第二圆柱、所述第一圆柱、所述第三圆柱和所述第四圆柱的外径依次减小,所述第二圆柱螺纹安装于所述第二圆槽中,所述第一圆柱与所述第一圆槽结构相匹配,所述第一圆管螺纹套设于所述第四圆柱上。

7.根据权利要求1所述的农业灌溉用自激振荡雾化喷头,其特征在于,所述第三圆管螺纹套设于所述第二圆管的外部。

8.根据权利要求1所述的农业灌溉用自激振荡雾化喷头,其特征在于,所述雾化孔为螺纹孔,所述螺纹孔用于通过外螺纹阀座连接送气管。

9.根据权利要求1所述的农业灌溉用自激振荡雾化喷头,其特征在于,所述第一细管腔的内径为d1,所述第二细管腔的内径为d2,所述第二圆管的内径为d3,
