专利号: 202110859446X
申请人: 李建勋
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

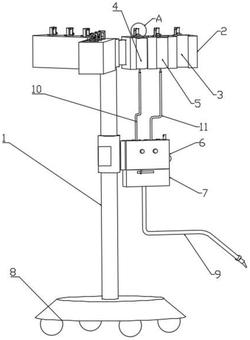

1.一种具有报警功能的医用输液夹持装置,包括输液架(1),其特征在于:所述输液架(1)的上端安装有夹持机构,所述输液架(1)的中间固定有混合机构,所述混合机构的一侧设置有报警机构,所述混合机构的下方设置有调速机构。

2.根据权利要求1所述的一种具有报警功能的医用输液夹持装置,其特征在于:所述夹持机构包括夹持架(2),所述夹持架(2)的内部开设有一组夹持槽(3),所述夹持槽(3)的上方设置有支架(13),所述支架(13)的内部转动连接有转扣(12),一组所述夹持槽(3)的内部分别安装有输液瓶一(4)和输液瓶二(5),所述输液瓶一(4)的下方管道连接有连管一(10),所述输液瓶二(5)的下方管道连接有连管二(11),所述夹持槽(3)的内部下方设置有若干气腔(15),若干所述气腔(15)的内部滑动连接有防震板(16),所述防震板(16)的一侧固定有防震块(14),所述防震板(16)的另一侧与气腔(15)的底部弹簧连接,所述夹持架(2)在相应夹持槽(3)的后侧位置开设有若干气缸(17),若干所述气缸(17)的内部滑动连接有移动板(19),所述移动板(19)的下侧固定连接有液囊(18),所述液囊(18)的内部填充有浓氨水,所述移动板(19)的另一侧固定连接有一组连杆(20)。

3.根据权利要求2所述的一种具有报警功能的医用输液夹持装置,其特征在于:所述夹持槽(3)的内部位于气腔(15)的上方设置有一组凸形块(25),所述夹持槽(3)对应的夹持架(2)的内部设置有一组液槽一(21),一组所述液槽一(21)的内部均滑动连接有挤压板(22),所述挤压板(22)的一侧与相邻的连杆(20)一端固定连接,所述凸形块(25)朝向外部的一侧均设置有液槽二(23),所述液槽二(23)的内部滑动连接有推板(24),所述推板(24)靠近凸形块(25)的一侧与凸形块(25)的凸起处固定连接,所述液槽一(21)与液槽二(23)的内部均填充有液体,所述液槽一(21)的内部与液槽二(23)的内部管道连接。

4.根据权利要求3所述的一种具有报警功能的医用输液夹持装置,其特征在于:所述报警机构包括警示灯一(251)和警示灯二(252),所述混合机构包括控制盒(6),所述警示灯一(251)和警示灯二(252)均安装在控制盒(6)的外部表面上,所述连管一(10)和连管二(11)的下端处均设置有卡接块(37),所述卡接块(37)与控制盒(6)的内部相卡接,所述连管一(10)和连管二(11)的内部均设置有承压片(27),所述连管一(10)和连管二(11)的右侧均设置有通液按钮(26),所述通液按钮(26)为自锁开关式结构,所述连管一(10)和连管二(11)与控制盒(6)的内部卡接处下方均设置有通液腔(29)。

5.根据权利要求4所述的一种具有报警功能的医用输液夹持装置,其特征在于:所述通液腔(29)的内部设置有通液器(30),所述通液器(30)的内部与连管的连接处设置有进液口(32),所述通液按钮(26)的下方设置有液缸(51),所述通液按钮(26)与液缸(51)的内壁滑动连接,所述液缸(51)的内部设置有限位块(53),所述通液腔(29)的右侧均设置有推缸(34),所述推缸(34)的内部滑动连接有活塞板(36),所述活塞板(36)朝向通液器(30)的一侧固定有推杆(35),所述推杆(35)的另一端与通液器(30)的右侧固定连接,所述通液器(30)的外表面设置有挡块(31),所述液缸(51)的内部与推缸(34)的内部管道连接。

6.根据权利要求5所述的一种具有报警功能的医用输液夹持装置,其特征在于:所述液缸(51)的下方设置有圆盘(50),所述圆盘(50)的中间转动连接有销,所述销安装在控制盒(6)的内壁上,所述圆盘(50)的表盘右上方安装有固定销(501),所述通液按钮(26)的下表面固定有移动杆(52),所述移动杆(52)的下端铰链连接有动杆(521),所述动杆(521)与固定销(501)相连接,所述圆盘(50)的表盘另一侧连接有动杆一(54),所述动杆一(54)的下端转动连接有动杆二(55),所述动杆二(55)与动杆一(54)接触处弹簧连接,所述动杆二(55)的下端固定有半磁球(56),所述半磁球(56)的左侧设置有卡槽(28),所述连管位于卡槽(28)与半磁球(56)之间,所述卡槽(28)的内壁上带磁。

7.根据权利要求6所述的一种具有报警功能的医用输液夹持装置,其特征在于:所述控制盒(6)的内部设置有电源,所述电源与半磁球(56)的内部电连接,所述卡槽(28)的内部分别与相邻警示灯电连接,所述控制盒(6)的右侧面上设置有蜂鸣器(49),所述蜂鸣器(49)的内部与电源电连接,所述控制盒(6)的上方滑动连接有红外探测器,所述红外探测器与蜂鸣器(49)电连接,所述半磁球(56)不与连管接触的面通电。

8.根据权利要求7所述的一种具有报警功能的医用输液夹持装置,其特征在于:所述通液器(30)的内部均设置有出液口(33),所述出液口(33)均固定连接有通液管(38),所述通液管(38)的连接处设置有调比块(39),所述调比块(39)的表面设置有调比槽(392),所述调比槽(392)的内部滑动连接调比伸缩杆,所述调比伸缩杆的上方固定有调比按钮(391),所述调比伸缩杆的下方对应调比按钮(391)的位置固定有圆板(393),所述圆板(393)与调比槽(392)的内部滑动连接。

9.根据权利要求8所述的一种具有报警功能的医用输液夹持装置,其特征在于:所述调速机构包括调节盒(7),所述调节盒(7)的内部设置有调速腔(40),所述调速腔(40)的中间设置有固定杆(41),所述固定杆(41)的两端外部轴承连接转筒,所述转筒的表面设置有一组扇叶,所述扇叶的两侧均设置有进液腔(421),所述转筒的表面上开设有出液腔(422),所述固定杆(41)的外部安装有弹性囊(47),所述弹性囊(47)的内部填充有标准浓度试剂,所述弹性囊(47)的外表面上安装有摩擦片(48),所述摩擦片(48)与弹性囊(47)之间设置有渗透膜(43)。

10.根据权利要求9所述的一种具有报警功能的医用输液夹持装置,其特征在于:所述调速腔(40)的下方固定连接有输液管(9),所述输液管(9)的底部安装有穿刺针头,所述输液架(1)的底部安装有一组万向轮(8)。
