专利号: 2021108602964
申请人: 成都市艾博实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

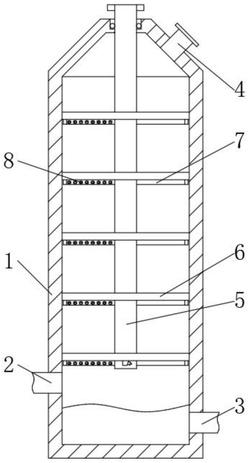

1.一种天然气开采脱硫装置,包括塔体(1),其特征在于:所述塔体(1)下部分的一侧固定安装有入气口(2),所述塔体(1)下部分的另一侧固定安装有污液口(3),所述塔体(1)顶部的一侧固定安装有气体出口(4),所述塔体(1)顶部的中部活动套装有溶液管(5),所述溶液管(5)深入到塔体(1)的下部分,所述溶液管(5)的外表面固定安装有导流板(6),所述溶液管(5)的外表面且位于导流板(6)的下表面固定安装有分管(7),所述分管(7)的一侧固定安装有喷头(8),所述导流板(6)的一侧开设有通气槽(9),所述导流板(6)的上表面且位于通气槽(9)的一侧固定安装有挡向板(10),所述导流板(6)的上表面开设有流动槽(11)。

2.根据权利要求1所述的一种天然气开采脱硫装置,其特征在于:所述导流板(6)沿着溶液管(5)的高度方向设置,所述导流板(6)在溶液管(5)上自下而上的安装是根据通气槽(9)的设置位置决定的,所述通气槽(9)的位置是俯视状态下自下而上顺时针布置。

3.根据权利要求1所述的一种天然气开采脱硫装置,其特征在于:所述挡向板(10)连接上下相邻的导流板(6),所述挡向板(10)的底部固定安装在下方导流板(6)开设通气槽(9)的左侧,上部安装在上方导流板(6)开设通气槽(9)的右侧。

4.根据权利要求1所述的一种天然气开采脱硫装置及,其特征在于:所述喷头(8)安装在分管(7)的一侧,所述喷头(8)的喷口方向斜向下,所述喷头(8)的喷口方向为仰视状态下的逆时针方向。

5.根据权利要求1所述的一种天然气开采脱硫装置,其特征在于:所述导流板(6)上表面开设的流动槽(11)表面倾斜,安装有挡向板(10)的一侧高。

6.根据权利要求1所述的一种天然气开采脱硫装置的脱硫方法,其特征在于:包括以下方法步骤:

S1、溶液向溶液管(5)内注入,开采的天然气从入气口(2)处注入塔体(1)内;

S2、溶液进入分管(7)内后通过喷头(8)喷出,带动溶液管(5)旋转;

S3、天然气向上流动,通过通气槽(9)后与挡向板(10)碰撞,沿着两个导流板(6)之间的通道流动;

S4、从喷头(8)喷出的溶液与天然气相对而撞,对天然气反应脱硫;

S5、上方的溶液对天然气脱硫后在导流板(6)上表面的流动槽(11)内积聚,并沿着其高度差滑落,溶液呈水滴状掉落过程中以及与下方的导流板(6)碰撞后,表面积增加,再次与天然气反应脱硫;

S6、脱硫后的天然气从气体出口(4)排出,硫化后的溶液从污液口(3)排出,还原后再次注入溶液管(5)进行脱硫。
