专利号: 2021108643644
申请人: 湖南师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种具有水射流辅助破岩功能的球齿滚刀,其特征在于:包括刀圈、刀轴、球齿、以及活塞机构,所述刀轴装配在刀圈内部,并在刀轴与刀圈连接处设有下储水腔;所述刀轴内部设有高压注水孔,该高压注水孔与刀轴上设置的刀轴水射流通道连通,并通过刀轴水射流通道将高压注水孔处灌注的水注入到下储水腔中;所述球齿均匀分布在所述刀圈外围设置的刀刃上,该球齿通过刀圈内部设置的水射流输入通道与下储水腔连通,所述活塞机构设于所述球齿内部,所述活塞机构上设有与水射流输入通道连通的活塞连接通道,所述球齿外表面设有装置孔和水射流输出通道出口;

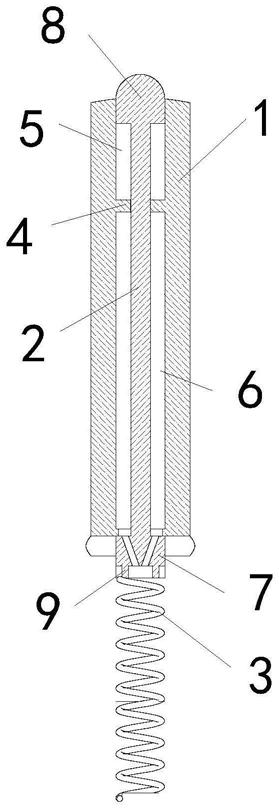

所述活塞机构包括活塞筒,所述活塞筒呈中空的管状结构,其内部设有密封隔板,并通过密封隔板将活塞筒内部上下分为活动腔和有压腔;

活塞,所述活塞穿过密封隔板并活动设置在活塞筒内,所述活塞突出有压腔的端部设有限位块,自然状态下该限位块封住有压腔的开口,所述活塞位于活动腔的部位设有活塞探头;

弹性件,所述弹性件设于活塞下方并与限位块相抵,通过弹性件的作用使活塞探头在自然状态下始终突出活动腔的开口;

所述活塞探头突出活动腔部位呈半球状,其置于活动腔内部的部位与活动腔间隙配合;

所述限位块下方设有用于固定弹性件位置的上托盘;

所述限位块直径大于有压腔开口处的直径;

所述活塞、活塞探头及限位块一体成型。

2.根据权利要求1所述的具有水射流辅助破岩功能的球齿滚刀,其特征在于:所述水射流输出通道出口设有至少四个,并以装置孔为轴心圆周分布。

3.根据权利要求1所述的具有水射流辅助破岩功能的球齿滚刀,其特征在于:所述活塞机构外侧与球齿以及刀圈之间形成水射流输出通道,所述刀圈内部位于水射流输出通道下方位置设有上储水腔,所述上储水腔通过刀圈内部设置的连通腔与水射流输入通道连通。

4.根据权利要求3所述的具有水射流辅助破岩功能的球齿滚刀,其特征在于:所述上储水腔内部正对活塞机构下方的位置设有下托盘。

5.根据权利要求3所述的具有水射流辅助破岩功能的球齿滚刀,其特征在于:所述上储水腔直径大于水射流输入通道的直径。
