专利号: 2021108670995
申请人: 重庆华川油建装备制造(集团)股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

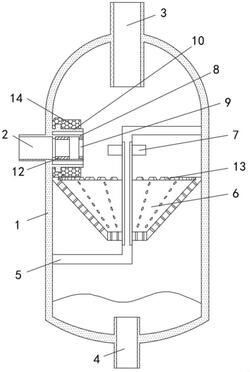

1.一种石油开采液气分离器,包括罐体(1),所述罐体(1)上端的中部固定连接有出气管(3),所述罐体(1)下端的中部固定连接有出液管(4),其特征在于:所述罐体(1)一侧的中部固定连接有入料管(2),所述罐体(1)内腔的中部固定连接有支撑架(5),所述支撑架(5)的中部固定连接有位于罐体(1)内腔中部的挡板(6),所述支撑架(5)的一端固定连接有位于挡板(6)正上方的驱动轮(7),入料管(2)喷出的小部分待分离物料冲击驱动轮(7),使驱动轮(7)带动挡板(6)缓慢转动,所述入料管(2)位于罐体(1)内腔的一端设置有内管(8),所述内管(8)的最外端固定连接有固定磁块(9),所述罐体(1)的内腔固定连接有位于内管(8)外端的外管(10),所述内管(8)的中部开设有将内管(8)的内腔与外管(10)的内腔连通的分液口(11),所述内管(8)内腔的中部活动套接有将分液口(11)错位封闭的活动磁块(12),且活动磁块(12)的外端与固定磁块(9)的内端磁极相同,所述挡板(6)的上端固定连接有棘齿块(13),所述外管(10)的外端活动连接有转动块(14),所述转动块(14)为磁性材料制成,且转动块(14)的一端呈棘齿状与棘齿块(13)相啮合;

S1、通过入料管(2)向罐体(1)的内腔注入待分离物料;S2、在待分离物料流速正常时,待分离物料从内管(8)的最外端呈抛物线状向外喷出,小部分待分离物料撞击驱动轮(7)外侧的叶片,使驱动轮(7)带动挡板(6)缓慢转动,大部分待分离物料中的液体直接喷射在挡板(6)的内侧,通过撞击使液体四散,并再次下落,从挡板(6)的漏孔向下滑落,而待分离物料中的气体则在从内管(8)的最外端喷出后,再在自身密度较小的作用下向上浮起,并聚集在液体上方,完成液气分离;S3、在待分离物料过多,由于入料管(2)内腔直径较小,导致待分离物料流速过快时,活动磁块(12)在待分离物料的推力作用下克服固定磁块(9)与活动磁块(12)的磁斥力移动,使被活动磁块(12)错位封闭的分液口(11)打开,使较多的物料能通过分液口(11)流入外管(10)内腔中,使液体流速减缓。

2.根据权利要求1所述的一种石油开采液气分离器,其特征在于:所述入料管(2)相对于驱动轮(7)呈偏心安装,且驱动轮(7)的尺寸较小。

3.根据权利要求1所述的一种石油开采液气分离器,其特征在于:所述挡板(6)呈倒圆台形,且开设有漏孔。

4.根据权利要求1所述的一种石油开采液气分离器,其特征在于:所述支撑架(5)呈“Z”字形,且两端分别与罐体(1)内腔两侧固定连接。

5.根据权利要求1所述的一种石油开采液气分离器的液气分离方法,其特征在于,还包括以下操作步骤:

S4、在待分离物料从内管(8)的一端喷出,冲击驱动轮(7)带动挡板(6)转动时,通过棘齿块(13)与转动块(14)啮合,使得在挡板(6)带着棘齿块(13)转动时,能同时带动转动块(14)竖向转动;

S5、完成液气分离后,液体在重力作用下从下端的出液管(4)排出罐体(1)的内腔,而温度升高的气体在与外界温度差的作用下移动向上移动,并从罐体(1)上端的出气管(3)向外排出。
