专利号: 2021108672100
申请人: 徐州工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

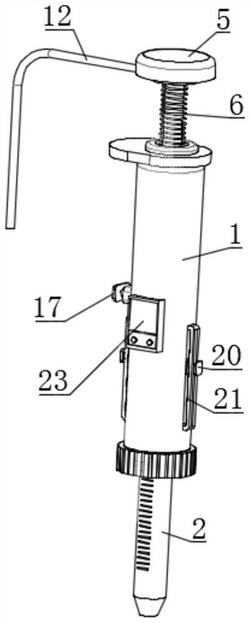

1.一种用于粘稠液体的移液器,包括壳体(1),其特征在于:所述壳体(1)的下端可拆卸式连接有用于抽吸液体的吸嘴(2),所述壳体(1)的内部滑动连接有第一活塞杆(3),所述第一活塞杆(3)的内部开有气室(301),所述气室(301)的内部滑动连接有第二活塞杆(4)用于实现将气室(301)内部的气体单向喷射至吸嘴(2)的内部,所述第二活塞杆(4)的上端延伸至壳体(1)的外部并固定连接有按压柄(5),所述第二活塞杆(4)外壁上套接有用于将第二活塞杆(4)与第一活塞杆(3)向上回弹复位的第一弹簧(6)。

2.根据权利要求1所述的一种用于粘稠液体的移液器,其特征在于:所述气室(301)的下端内部固定连接有支架(7),所述支架(7)上通过第二弹簧(8)滑动连接有呈上部小下部大的锥形状堵塞(9),所述第二活塞杆(4)的内部开有通道(401),所述通道(401)的上端与外部大气连通,所述通道(401)的下端与气室(301)连通,所述通道(401)的下端通过第三弹簧(10)滑动连接有密封球(11)。

3.根据权利要求2所述的一种用于粘稠液体的移液器,其特征在于:所述通道(401)的上端活动插接有软管(12),所述软管(12)远离通道(401)的一端插接在盛装有清洗液的容器内。

4.根据权利要求1所述的一种用于粘稠液体的移液器,其特征在于:所述第一活塞杆(3)的上端且位于第二活塞杆(4)的两侧均设有卡接杆(13),所述卡接杆(13)的一端通过扭簧(14)转动连接在第一活塞杆(3)的一侧,所述第二活塞杆(4)的侧壁上开有卡槽(15),所述卡接杆(13)的侧棱活动卡接在卡槽(15)的内部用于将第一活塞杆(3)与第二活塞杆(4)固定实现联动,所述壳体(1)的侧壁上通过第四弹簧(16)滑动连接有顶杆(17),所述顶杆(17)的内端活动驱动两个卡接杆(13)向外转动实现卡接杆(13)与卡槽(15)脱离卡接。

5.根据权利要求1所述的一种用于粘稠液体的移液器,其特征在于:所述壳体(1)的内部滑动连接有限位块(18),且所述限位块(18)套接在第一活塞杆(3)的外壁上,所述限位块(18)的两侧贯穿壳体(1)的侧壁并延伸至外部,所述限位块(18)的两侧通过第五弹簧(19)滑动连接有卡块(20),所述卡块(20)活动卡接在齿壁(21)上,所述齿壁(21)设置在壳体(1)的侧壁上。

6.根据权利要求1所述的一种用于粘稠液体的移液器,其特征在于:所述第一活塞杆(3)的侧壁上固定连接有导电片(22),所述壳体(1)的外侧壁上固定安装有计数器(23),所述计数器(23)上设有两个触点(24),两个触点(24)与导电片(22)活动连通实现对移液次数的计数。

7.根据权利要求1所述的一种用于粘稠液体的移液器,其特征在于:所述吸嘴(2)上套接有空心螺母(25),所述空心螺母(25)啮合连接在壳体(1)的下端实现对吸嘴(2)的固定,所述吸嘴(2)与壳体(1)的连接处设有用于密封的垫片(26)。
