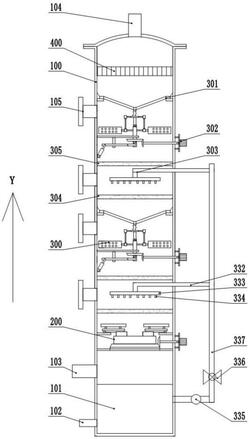

1.一种烟气吸附流化床脱硫反应装置,其特征在于,包括塔体(100),塔体(100)底部设有浆液池(101),安装在塔体(100)内且位于浆液池(101)上方的均流组件(200),安装在塔体(100)内且沿Y方向分布的多个喷淋组件(300),喷淋组件(300)位于均流组件(200)上方,安装在塔体(100)内且位于喷淋组件(300)上方的除雾器(400);
均流组件(200)使进入塔体(100)内的烟气均匀分布,均流组件(200)包括安装在塔体(100)内且与塔体(100)同轴设置的驱动件(201),安装在驱动件(201)上且可沿塔体(100)径向方向移动、用于烟气减速的布流件(202);
喷淋组件(300)包括安装在塔体(100)内且用于收集塔体(100)内浆液的汇流件(301),安装在塔体(100)内且通过输送管与汇流件(301)连通、喷淋角度可调的第一喷淋件(302),安装在塔体(100)内且位于第一喷淋件(302)下方的第二喷淋件(303),第二喷淋件(303)通过主管道(337)与浆液池(101)连通,安装在相邻两个第一喷淋件(302)之间的填料层A(304),安装在第一喷淋件(302)与第二喷淋件(303)之间的填料层B(305)。
2.如权利要求1所述的一种烟气吸附流化床脱硫反应装置,其特征在于,所述驱动件(201)包括通过滚动轴承转动安装在塔体(100)上的主轴,安装在塔体(100)外且输出轴与主轴连接的驱动电机(203),安装在主轴上的主动锥齿轮(204),通过多根固定杆安装在塔体(100)内壁的固定环(205),通过滚动轴承转动安装在固定环(205)顶部的驱动环(206),安装在驱动环(206)顶部且与主动锥齿轮(204)啮合的从动锥齿轮(207),安装在驱动环(206)顶部且位于从动锥齿轮(207)内的驱动齿轮A(208),通过滚动轴承转动安装在固定环(205)顶部且围绕固定环(205)中心轴线环形阵列设置的多根驱动轴,安装在驱动轴上且与驱动齿轮A(208)啮合的驱动齿轮B(209),驱动齿轮B(209)位于驱动齿轮A(208)。
3.如权利要求2所述的一种烟气吸附流化床脱硫反应装置,其特征在于,所述布流件(202)包括安装在塔体(100)内壁且围绕塔体(100)中心轴线环形阵列设置的多个支撑板(210),支撑板(210)与驱动齿轮B(209)一一对应,移动地安装在支撑板(210)上且可沿塔体(100)径向方向移动的第一布流板(211),安装在第一布流板(211)底部且与驱动齿轮A(208)啮合的驱动齿条(212),安装在第一布流板(211)顶部且可沿塔体(100)中心轴线方向移动的第二布流板(213)。
4.如权利要求3所述的一种烟气吸附流化床脱硫反应装置,其特征在于,所述第一布流板(211)为扇形结构,第一布流板(211)直径为D1;第二布流板(213)为扇形结构,第二布流板(213)直径为D2,D2>D1;
第一布流板(211)顶部安装有一对定柱,定柱内设有插槽(214),第二布流板(213)底部安装有一对与插槽(214)形状配合的插柱(216),插柱(216)插入插槽(214)内;插槽(214)内设有弹簧(217),弹簧(217)一端安装在插柱(216)上且另一端安装在插槽(214)上。
5.如权利要求3所述的一种烟气吸附流化床脱硫反应装置,其特征在于,所述支撑板(210)顶部设有滑槽,第一布流板(211)底部安装有与滑槽形状配合的滑块(218),滑块(218)插入滑槽内。
6.如权利要求1所述的一种烟气吸附流化床脱硫反应装置,其特征在于,所述汇流件(301)包括安装在塔体(100)内壁的支撑环(306),安装在支撑环(306)顶部且内壁为斜面的导流环(307),通过紧固件安装在支撑环(306)上且为圆锥结构的汇流环(308),安装在汇流环(308)底部且与汇流环(308)连通的汇流管(309)。
7.如权利要求6所述的一种烟气吸附流化床脱硫反应装置,其特征在于,所述第一喷淋件(302)包括安装在塔体(100)内壁的固定座(310),通过滚动轴承转动安装在固定座(310)的固定筒(311),移动地安装在固定筒(311)内的升降筒(312),安装在固定筒(311)上且围绕固定筒(311)中心轴线环形阵列设置的多个过渡筒(313),通过滚动轴承转动安装在过渡筒(313)上且位于过渡筒(313)远离固定筒(311)一端的基座(314),安装在基座(314)上的喷淋板(315),安装在升降筒(312)上且围绕升降筒(312)中心轴线环形阵列设置、位于固定筒(311)上方的多根横杆(316),横杆(316)与过渡筒(313)一一对应,位于横杆(316)与过渡筒(313)之间的立杆(317),立杆(317)两端分别通过球形铰链与横杆(316)、过渡筒(313)连接,安装在固定筒(311)底部的传动锥齿轮A(318),通过滚动轴承转动安装在塔体(100)上的副轴,安装在副轴上且与传动锥齿轮啮合的传动锥齿轮B(319),安装在塔体(100)上且输出轴与副轴连接的传动电机(320),通过滚动轴承转动安装在升降筒(312)底部且位于传动锥齿轮B(319)下方的传动杆(321),安装在固定座(310)底部的立座(322),与立座(322)铰接且一端通过U形架与传动杆(321)铰接的升降杆(323),与塔体(100)内壁铰接且伸缩杆与升降杆(323)铰接的电动推杆(324)。
8.如权利要求7所述的一种烟气吸附流化床脱硫反应装置,其特征在于,所述升降筒(312)内安装有第一管道(326),过渡筒(313)内安装有第二管道(327),喷淋板(315)内安装有第三管道(328),第三管道(328)上安装有多个喷淋嘴A(329),喷淋嘴A(329)伸出喷淋板(315);
第一管道(326)一端通过第四管道(330)与回流管连通,第一管道(326)另一端与第二管道(327)连通,第二管道(327)穿过基座(314)与第三管道(328)连通,基座(314)上设有供第二管道(327)穿过的通孔;
第一管道(326)、第二管道(327)、第三管道(328)、第四管道(330)均为软管。
9.如权利要求1所述的一种烟气吸附流化床脱硫反应装置,其特征在于,所述第二喷淋件(303)包括安装在塔体(100)上且一端伸出塔体(100)与主管道(337)连通的副管道(332),安装在副管道(332)上且与塔体(100)同轴设置的喷淋盘(333),安装在喷淋盘(333)上的多个喷淋嘴B(334);
主管道(337)上安装有泵体(335)、阀门(336)。
10.如权利要求7所述的一种烟气吸附流化床脱硫反应装置,其特征在于,所述升降筒(312)上安装有多个围绕升降筒(312)中心轴线环形阵列设置的插条(325),固定筒(311)内圆柱面上设有与插条(325)相互配合的插槽(214),插条(325)插入插槽(214)内。
