1.一种防卡射流泵清理堵塞的方法，其特征在于：包括如下步骤：

1）、防卡射流泵正常工作时，高速动力液经上接头（2）进入，进入上接头（2）的高速动力液依次通过动力液进口导管（7）上的进液孔（31）、筛管（24）上的过滤孔（30）、导液管（22）进入喷嘴（23）中，在喷嘴（23）的作用下增大高速动力液的流速，使高速动力液由喷嘴（23）向喉管（26）喷射，在高速动力液喷射过程中对进液槽（29）形成负压，进而依次通过进液槽（29）、轴向进液孔（32）、下接头（3）吸引油液进入喉管（26）中，使油液与高速动力液形成混合液向扩散管B（27）中喷射，进入扩散管B（27）中的混合液通过扩散管A（25）进入导管（20），由于导管（20）呈H状，混合液的动能在导管（20）中转换为压能，使混合液的压力增大，在压力作用下，混合液依次通过径向出液孔（33）、出液孔（34）进入工作筒（4）与井筒之间的环空中，进而通过井筒将油液输送至地面；

2）、防卡射流泵一旦堵塞出现时，停止通入高速动力液，高速动力液停止通入后，下入打捞工具使其与打捞头（6）的连接帽（10）卡接，卡接完成后上提打捞工具带动打捞头（6）上行；打捞头（6）的上行距离根据以下公式确定；

2×L径向孔+L2＜H＜2×L1+L2

式中，H为打捞头的上行距离，L径向孔为径向出液孔的长度，L1为定位环下沿至轴向限位凸缘上沿距离，L2为进口接头底部端面至动力液进口导管顶部端面之间的间距；

3）、打捞工具带动打捞头（6）上行过程中，打捞头（6）相对进口接头（9）滑动，同时打捞头（6）底部端头与动力液进口导管（7）的插入状态逐步解除，并且随着打捞头（6）的上行，打捞头（6）的限位凸缘（11）对泄压孔（15）的封堵状态也逐步解除；

4）、由于打捞凸缘（12）呈锥形，当打捞头（6）的打捞凸缘（12）与进口接头（9）接触时，打捞凸缘（12）对进口接头（9）形成顶触，进而依次带动进口接头（9）、内筒（8）、动力液进口导管（7）、导液管（22）、泵筒（19）上行，在泵筒（19）上行过程中泵筒（19）带动导管（20）和导管下接头（36）上行H‑L2的间距；

5）、在导管（20）上行H‑L2间距的过程中，导管（20）上的径向出液孔（33）逐渐上行并与定位滑套（5）上的出液孔（34）逐步错开，使径向出液孔（33）与出液孔（34）逐步相对密封；

6）、径向出液孔（33）与出液孔（34）相对密封后，向上接头（2）中通入高速动力液，高速动力液依次由上接头（2）、进液孔（31）、过滤孔（30）、筛管（24）、导液管（22）进入喷嘴（23）；

7）、进入喷嘴（23）的高速动力液由于径向出液孔（33）与出液孔（34）相对密封，高速动力液不能再由出液孔（34）流出，使由喷嘴（23）喷出后的高速动力液向进液槽（29）中反流，进而在高速动力液的压力作用下，将油液流道中堵塞的杂质依次通过轴向进液孔（32）、下接头（3）反向冲出，实现堵塞清理；

8）、堵塞清理完成后，松开打捞头（6）的连接，打捞头（6）松开后，射流装置在高速动力液的压力作用下高速动力液推动射流装置向下复位，使径向出液孔（33）与出液孔（34）再次连通，进而使防卡射流泵恢复正常工作状态；

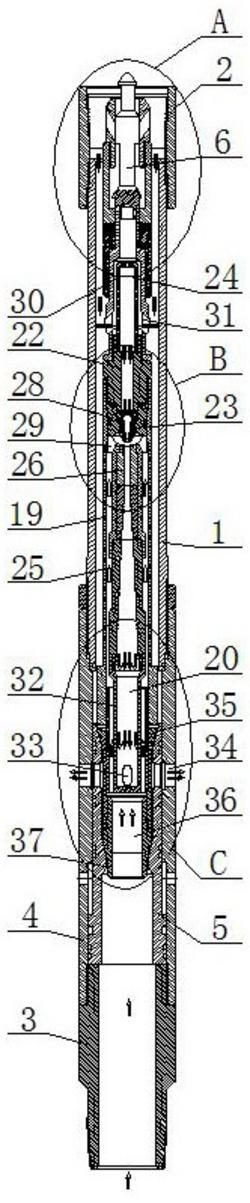

所述的防卡射流泵，它由套筒（1）、上接头（2）、下接头（3）和射流装置构成，套筒（1）的一端螺纹安装有上接头（2），套筒（1）下端通过工作筒（4）安装有下接头（3）；下接头（3）上方的工作筒（4）内通过定位滑套（5）安装有射流装置，上接头（2）内的射流装置端头通过装配头安装有打捞头（6）；

所述的装配头由动力液进口导管（7）、内筒（8）和进口接头（9）构成，动力液进口导管（7）上方由下至上依次设置有内筒（8）和进口接头（9），内筒（8）分别与进口接头（9）和动力液进口导管（7）螺纹连接；内筒（8）与动力液进口导管（7）之间呈上下状套装有固定环（13）和密封环（14）；动力液进口导管（7）顶部端头与打捞头（6）的底部端头密封套装连接；打捞头（6）的顶部端头穿过内筒（8）延伸至进口接头（9）上方，延伸至进口接头（9）上方的打捞头（6）上设置有连接帽（10）；连接帽（10）下方的打捞头（6）上设置有限位凸缘（11），限位凸缘（11）与进口接头（9）的内壁滑动连接；限位凸缘（11）下方的打捞头（6）端头设置有打捞凸缘（12），打捞凸缘（12）分别与动力液进口导管（7）和进口接头（9）间歇抵靠连接；进口接头（9）的圆周上设置有泄压孔（15）；打捞头（6）底部端面上设置有沉孔（16），沉孔（16）的内壁上设置有排液孔（17）；

所述的射流装置由泵筒（19）、导管（20）、中心筒（21）、导液管（22）、喷嘴（23）和筛管（24）构成，泵筒（19）的下端端头螺纹安装有导管（20），泵筒（19）内导管（20）端头通过扩散管A（25）安装有中心筒（21），中心筒（21）的内壁上呈上下状安装有喉管（26）和扩散管B（27），扩散管B（27）和扩散管A（25）的内壁分别呈圆锥状，扩散管B（27）和扩散管A（25）的内径依次扩大；泵筒（19）上端端头螺纹安装有导液管（22），导液管（22）与动力液进口导管（7）螺纹连接；导液管（22）与中心筒（21）之间安装有装配环（28），装配环（28）的内壁上安装有喷嘴（23）；装配环（28）下方的中心筒（21）端头与泵筒（19）的内壁滑动抵靠连接，装配环（28）下方的中心筒（21）端面上均布有进液槽（29）；导液管（22）的上方端头内壁上螺纹安装有筛管（24），导液管（22）、喷嘴（23）、喉管（26）、扩散管B（27）和扩散管A（25）依次连通；导液管（22）上方的筛管（24）上均布有过滤孔（30），动力液进口导管（7）的圆周上均布有进液孔（31），进液孔（31）通过过滤孔（30）与导液管（22）连通；射流装置通过导管（20）与定位滑套（5）滑动密封连接；导管（20）的横截面呈H状，导管（20）的顶部端面上均布有轴向进液孔（32），轴向进液孔（32）的一端通过进液槽（29）与喉管（26）连通，轴向进液孔（32）的另一端与下接头（3）连通；轴向进液孔（32）之间的导管（20）圆周上设置有径向出液孔（33），定位滑套（5）和工作筒（4）上分别与径向出液孔（33）对应状设置有出液孔（34），扩散管A（25）依次通过径向出液孔（33）和出液孔（34）与外部连通；

所述的定位滑套（5）通过剪切销钉（18）与工作筒（4）固定连接；泵筒（19）与导管（20）之间设置有定位环（35），定位环（35）的圆周面呈圆锥状，定位环（35）外侧的定位滑套（5）端头内壁呈倒圆锥状，定位环（35）与定位滑套（5）的端头内壁滑动抵靠连接；导管（20）的底部端头呈螺纹安装有导管下接头（36），导管下接头（36）的外壁呈变径状，定位滑套（5）的内壁上设置有轴向限位凸缘（37），轴向限位凸缘（37）与导管下接头（36）的变径处抵靠连接。
