专利号: 2021108830778
申请人: 南京智悟智能科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种便于家庭使用的山药去皮装置,包括壳体(1),其特征在于:所述壳体(1)的内表面固定连接有固定块(3),所述固定块(3)圆周阵列设置有八个,八个固定块(3)之间设置有八个空腔,每个空腔内均设置有固定运输装置;

所述固定运输装置包括固定板(4)和第一电机(25),所述固定板(4)和第一电机(25)均与固定块(3)固定连接,所述第一电机(25)的输出端连接有第一辊轮(10),所述固定板(4)的中心贯穿活动连接有活动杆(5),所述活动杆(5)靠近壳体(1)内壁的一端通过卡块连接有第二辊轮(7),所述活动杆(5)远离第二辊轮(7)的一端固定连接有活动板(11),所述活动板(11)的两端均通过卡块连接有第三辊轮(8),所述活动杆(5)的表面位于固定板(4)与活动板(11)之间设置有第一弹簧(6),所述第一辊轮(10)、第二辊轮(7)和第三辊轮(8)的表面活动连接有运输带(9);

所述壳体(1)的内壁固定连接有环形齿轮条(12),所述环形齿轮条(12)的下方与壳体(1)内壁固定连接有环形滑轨(13),所述环形滑轨(13)的表面滑动连接有滑块(15),所述滑块(15)的表面固定连接有第二电机(16),所述第二电机(16)的输出端连接有齿轮(14),所述齿轮(14)与环形齿轮条(12)相互啮合,所述滑块(15)的表面固定连接有固定壳(17),所述固定壳(17)的侧面设置有切削装置;

所述切削装置包括第一活动杆(19)和第二活动杆(21),所述第一活动杆(19)和第二活动杆(21)均通过卡板与固定壳(17)活动连接,所述第一活动杆(19)位于第二活动杆(21)的上方,所述第一活动杆(19)和第二活动杆(21)与固定壳(17)活动连接处的下方均设置有第二弹簧(18),所述第一活动杆(19)的顶面固定连接有弧型板(24),所述第一活动杆(19)远离固定壳(17)一端的底面通过卡块活动连接有连接杆(22),所述连接杆(22)的正面开设有斜槽,所述斜槽的表面通过螺栓活动连接有切削刀(23),所述第二活动杆(21)的顶面通过卡板与连接杆(22)的另一端活动连接,所述第一活动杆(19)和第二活动杆(21)均通过卡板活动连接有支撑杆(20),所述切削装置为不稳定的四边形结构。

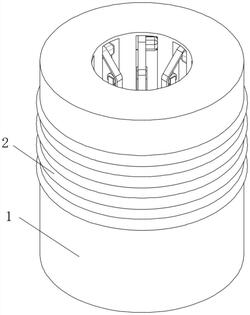

2.根据权利要求1所述的一种便于家庭使用的山药去皮装置,其特征在于:所述壳体(1)的表面固定连接有防滑圈(2),且防滑圈(2)设置有多个均匀排列。

3.根据权利要求1所述的一种便于家庭使用的山药去皮装置,其特征在于:所述运输带(9)表面设置有防滑块,且防滑块均匀的排列设置在运输带(9)表面。

4.根据权利要求1所述的一种便于家庭使用的山药去皮装置,其特征在于:所述第三辊轮(8)以活动杆(5)为轴心上下相互对称。

5.根据权利要求1所述的一种便于家庭使用的山药去皮装置,其特征在于:所述支撑杆(20)设置有三个,且三个支撑杆(20)均匀排列。
