专利号: 2021108906103
申请人: 山东同其数字技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

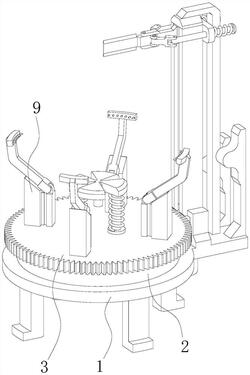

1.一种农业用太匮龙舌兰根茎分割装置,包括承载底座(1),其特征在于:所述承载底座(1)顶端固定连接有转盘(2),转盘(2)顶端转动连接有齿轮盘(3),齿轮盘(3)顶端中心位置插接有滑动杆(4),滑动杆(4)顶端固定连接有放置板(5),滑动杆(4)底端贯通放置板(5),滑动杆(4)底端位于放置板(5)下方固定连接有连接架(6),滑动杆(4)外表面位于放置板(5)与齿轮盘(3)之间套接有挤压弹簧(7),连接架(6)远离滑动杆(4)一端固定连接有导向杆(8),导向杆(8)与齿轮盘(3)组成滑动连接,齿轮盘(3)上表面靠近导向杆(8)一端固定连接有顶杆(9),导向杆(8)顶端转动连接有摆动杆(10),摆动杆(10)顶端固定连接有卡爪(11),承载底座(1)外壁固定连接有延长板(12);

所述延长板(12)顶端固定连接有支撑架(13),支撑架(13)顶端固定连接有移动槽(14),移动槽(14)内部转动连接有双向螺纹杆(15),双向螺纹杆(15)底端贯通延长板(12),延长板(12)底端位于双向螺纹杆(15)底部设置有伺服电机(16),双向螺纹杆(15)外表面位于移动槽(14)内部套接有移动块(17),移动块(17)靠近齿轮盘(3)一端转动连接有切割刀(18),移动块(17)远离齿轮盘(3)一端位于移动槽(14)外部固定连接有挡板(19),切割刀(18)侧壁靠近移动块(17)一端转动连接有拉动块(20),拉动块(20)远离切割刀(18)一端转动连接有连接杆(21),连接杆(21)贯通挡板(19),连接杆(21)外表面靠近挡板(19)位置套接有复位弹簧(22),移动槽(14)顶端远离挡板(19)一端固定连接有固定架(23),固定架(23)底端与延长板(12)连接,延长板(12)顶端远离固定架(23)一端设置有挤压块(24)。

2.根据权利要求1所述的一种农业用太匮龙舌兰根茎分割装置,其特征在于:所述齿轮盘(3)底端设置有与转盘(2)啮合的转动槽,滑动杆(4)与齿轮盘(3)组成滑动连接。

3.根据权利要求1所述的一种农业用太匮龙舌兰根茎分割装置,其特征在于:所述放置板(5)内部等距离开设有四个切割槽,连接架(6)外表面共阵列四个支架,支架呈直角设置,连接架(6)与放置板(5)同轴心线设置,支架与放置板(5)内部的切割槽呈45度交叉设置。

4.根据权利要求1所述的一种农业用太匮龙舌兰根茎分割装置,其特征在于:所述导向杆(8)与连接架(6)外表面的支架连接,导向杆(8)与顶杆(9)组成滑动连接,顶杆(9)顶端倾斜设置。

5.根据权利要求1所述的一种农业用太匮龙舌兰根茎分割装置,其特征在于:所述摆动杆(10)与导向杆(8)连接位置设置有扭力弹簧,卡爪(11)内壁设置有限位刺。

6.根据权利要求1所述的一种农业用太匮龙舌兰根茎分割装置,其特征在于:所述双向螺纹杆(15)与延长板(12)组成转动连接,移动块(17)与双向螺纹杆(15)组成转动连接,移动块(17)与移动槽(14)组成滑动连接,固定架(23)呈“7”型设置。

7.根据权利要求1所述的一种农业用太匮龙舌兰根茎分割装置,其特征在于:所述拉动块(20)与切割刀(18)的连接位置靠近移动槽(14)设置,移动块(17)与切割刀(18)的连接位置远离移动槽(14)设置,延长板(12)上表面位于固定架(23)右端的挤压块(24)高于位于固定架(23)左端的挤压块(24)。
