专利号: 2021108929849
申请人: 义乌市奥飞创意设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

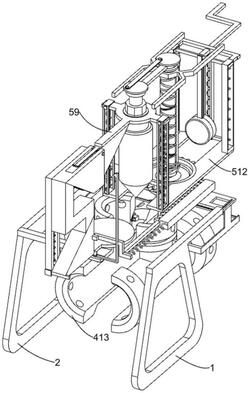

1.一种用于石油开采辅助油田井口阀门更换的设备,其特征在于:包括有底座架一(1)、底座架二(2)、开槽连接板(3)、开合机构(4)、钻孔机构(5)、封堵机构(6)、旋转机构(7)和下压密封机构(8),其它支撑设备上设有底座架一(1),其它支撑设备上设有底座架二(2),底座架一(1)与底座架二(2)之间共同联接有开槽连接板(3),开槽连接板(3)上设有开合机构(4),钻孔机构(5)设于开合机构(4)上,封堵机构(6)设于底座架二(2)上,旋转机构(7)设于开槽连接板(3)上,下压密封机构(8)设于钻孔机构(5)上;

开合机构(4)包括有电机支撑块(41)、双向电机(42)、异型滑动杆(43)、第一齿轮(44)、齿条一(45)、滑动齿(46)、第一复位弹簧(47)、开槽卡紧环(48)、弧形开槽滑块(49)、限位板(410)、第二复位弹簧(411)、第一扭力弹簧(412)和三通管(413),开槽连接板(3)上联接有电机支撑块(41),双向电机(42)设于电机支撑块(41)上,开槽连接板(3)上滑动式连接有两异型滑动杆(43),两异型滑动杆(43)错位设置,双向电机(42)处于下方的输出轴上联接有第一齿轮(44),齿条一(45)联接于异型滑动杆(43)上,齿条一(45)与第一齿轮(44)啮合,滑动齿(46)滑动式连接于齿条一(45)上,齿条一(45)与滑动齿(46)之间对称连接有第一复位弹簧(47),开槽卡紧环(48)联接于异型滑动杆(43)上,开槽卡紧环(48)上滑动式连接有一对弧形开槽滑块(49),限位板(410)转动式连接于弧形开槽滑块(49)上,弧形开槽滑块(49)与开槽卡紧环(48)之间连接有第二复位弹簧(411),限位板(410)与弧形开槽滑块(49)之间对称连接有第一扭力弹簧(412),开槽卡紧环(48)与限位板(410)之间夹紧有三通管(413);

钻孔机构(5)包括有往复丝杆(51)、导向架(52)、异型滑动螺母(53)、传动圆盘(54)、连杆(55)、支撑杆(56)、八面轴(57)、矩形开槽架一(58)、三角滑套(59)、钻头(510)、第三复位弹簧(511)和支撑底板(512),双向电机(42)处于上方的输出轴上联接有往复丝杆(51),电机支撑块(41)上转动式连接有导向架(52),导向架(52)与往复丝杆(51)转动式连接,往复丝杆(51)上通过螺纹配合有异型滑动螺母(53),异型滑动螺母(53)与导向架(52)滑动式配合,往复丝杆(51)顶端联接有传动圆盘(54),导向架(52)上联接有支撑杆(56),支撑杆(56)上转动式连接有八面轴(57),八面轴(57)顶端同样联接有传动圆盘(54),两传动圆盘(54)之间共同转动式连接有连杆(55),八面轴(57)上套接有钻头(510),钻头(510)上转动式连接有三角滑套(59),三角滑套(59)上对称滑动式连接有矩形开槽架一(58),矩形开槽架一(58)与三角滑套(59)之间连接有第三复位弹簧(511),两矩形开槽架一(58)之间共同联接有支撑底板(512);封堵机构(6)包括有楔形封堵板(61)、第四复位弹簧(62)、Z字形楔形架(63)、第五复位弹簧(64)、开槽楔形架(65)、第六复位弹簧(66)、旋转轴(67)、摆动楔形块(68)、第二扭力弹簧(69)、矩形开槽架二(610)、三角楔形架(611)、第七复位弹簧(612)、限位楔形块(613)和第八复位弹簧(614),底座架二(2)上滑动式连接有楔形封堵板(61),楔形封堵板(61)与底座架二(2)之间连接有第四复位弹簧(62),底座架二(2)上滑动式连接有Z字形楔形架(63),Z字形楔形架(63)与底座架二(2)之间连接有第五复位弹簧(64),底座架二(2)上滑动式连接有开槽楔形架(65),开槽楔形架(65)与Z字形楔形架(63)接触,开槽楔形架(65)与底座架二(2)之间连接有第六复位弹簧(66),开槽楔形架(65)上转动式连接有旋转轴(67),旋转轴(67)上联接有摆动楔形块(68),摆动楔形块(68)与开槽楔形架(65)接触,摆动楔形块(68)与开槽楔形架(65)之间对称连接有第二扭力弹簧(69),底座架二(2)上联接有矩形开槽架二(610),矩形开槽架二(610)上滑动式连接有三角楔形架(611),三角楔形架(611)与矩形开槽架二(610)之间连接有第七复位弹簧(612),三角楔形架(611)上滑动式连接有限位楔形块(613),限位楔形块(613)与三角楔形架(611)之间连接有第八复位弹簧(614);

旋转机构(7)包括有超越离合器(71)、第二齿轮(72)、矩形开槽架三(73)、齿条二(74)和第九复位弹簧(75),开槽连接板(3)上转动式连接有超越离合器(71),超越离合器(71)与电机支撑块(41)转动式连接,超越离合器(71)与支撑底板(512)固定连接,超越离合器(71)上联接有第二齿轮(72),开槽连接板(3)顶部联接有矩形开槽架三(73),矩形开槽架三(73)上滑动式连接有齿条二(74),齿条二(74)与第二齿轮(72)啮合,齿条二(74)与矩形开槽架三(73)之间连接有第九复位弹簧(75),齿条二(74)与楔形封堵板(61)接触,齿条二(74)与三角楔形架(611)接触;

下压密封机构(8)包括有矩形开槽架四(81)、异型开槽架(82)、异型下压杆(83)、异型开槽转轴座(84)、第十复位弹簧(85)、第十一复位弹簧(86)、沉头轴(87)、第三齿轮(88)、齿条三(89)、第十二复位弹簧(810)、旋转盘(811)、伸长杆(812)、开槽盘(813)和橡胶密封圈(814),支撑底板(512)顶部对称联接有矩形开槽架四(81),矩形开槽架四(81)顶部固定连接有异型开槽架(82),异型开槽架(82)与矩形开槽架四(81)固接,两矩形开槽架四(81)之间共同滑动式连接有异型下压杆(83),异型开槽架(82)上滑动式连接有异型开槽转轴座(84),异型开槽转轴座(84)与异型下压杆(83)滑动式连接,矩形开槽架四(81)与异型下压杆(83)之间连接有第十复位弹簧(85),异型开槽转轴座(84)与异型开槽架(82)之间连接有第十一复位弹簧(86),异型开槽转轴座(84)上转动式连接有沉头轴(87),沉头轴(87)上联接有第三齿轮(88),异型下压杆(83)底端联接有齿条三(89),齿条三(89)与第三齿轮(88)啮合,异型下压杆(83)与异型开槽转轴座(84)之间连接有第十二复位弹簧(810),沉头轴(87)上对称联接有旋转盘(811),旋转盘(811)上分布式设置有弧形滑槽,旋转盘(811)上分布滑动式连接有伸长杆(812),伸长杆(812)与沉头轴(87)接触,沉头轴(87)上转动式连接有一对开槽盘(813),开槽盘(813)与伸长杆(812)滑动式配合,异型开槽转轴座(84)上联接有橡胶密封圈(814),橡胶密封圈(814)与开槽盘(813)套接,橡胶密封圈(814)与伸长杆(812)接触。
