1.一种基于强度调控的碱激发甘蔗渣灰/矿渣低碳砂浆配合比设计方法，其特征在于，包括如下步骤：

步骤1：制备不同原材料组成的碱激发甘蔗渣灰/矿渣低碳砂浆；

步骤2：测试具有不同原材料组成的低碳砂浆强度；

步骤3：建立基于原材料参数的低碳砂浆强度预测模型；

步骤4：基于强度设计要求，计算原材料参数，确定低碳砂浆配合比。

2.根据权利要求1所述的基于强度调控的碱激发甘蔗渣灰/矿渣低碳砂浆配合比设计方法，其特征在于，步骤1所述制备不同原材料组成的碱激发甘蔗渣灰/矿渣低碳砂浆包括：前驱体的制备；碱性激发剂的配制；前驱体、激发剂和砂的拌合，具体步骤如下：(1)前驱体的制备：分别称取一定量粉磨后的甘蔗渣灰与矿渣，其中甘蔗渣灰的质量份数为225‑450份，矿渣的质量份数为0‑225份，置于容器A中，混合均匀制得所需前驱体；

(2)碱性激发剂的配制：碱性激发剂由工业水玻璃溶液、氢氧化钠颗粒及水经过混合、搅拌、溶解配制而成，配制完成的碱性激发剂包括质量份数为18‑45份的氧化钠、质量份数为0‑44份的二氧化硅、质量份数为202‑247份的水；

(3)前驱体、激发剂和砂的拌合：往步骤(1)中的容器A倒入质量份数为252‑314份的步骤(2)所配制的碱性激发剂和质量份数为1350份的标准砂，搅拌均匀后制得碱激发甘蔗渣灰/矿渣低碳砂浆成品。

3.根据权利要求1所述的基于强度调控的碱激发甘蔗渣灰/矿渣低碳砂浆配合比设计方法，其特征在于，步骤3所述建立基于原材料参数的低碳砂浆强度预测模型包括如下步骤：

(1)选取甘蔗渣灰占前驱体比例、氧化钠物质的量、激发剂中二氧化硅与氧化钠物质的量的比值、水胶比、龄期作为自变量，分别记为γ、RN、nS/N、W/B、T，抗压强度作为因变量，记为Y；

(2)基于步骤(1)选取的自变量与因变量建立含未知参数a～f的非线性强度预测模型：(3)基于最小二乘法原理，将低碳砂浆的原材料组成参数及不同龄期强度值代入强度预测模型，求解未知参数，具体步骤包括：①将所建立的预测模型展开整理得到：②令

得到：

Y＝aZ1+bZ2+cZ3+dZ4+eZ5+f；

③基于抗压强度数据组数m列出相应的正规方程：④将抗压强度数据代入③中正规方程，求解未知参数a～f；

(4)将步骤(3)中计算得到的a～f代入到所建立的预测模型中，得到强度预测模型；

(5)根据步骤(4)中得到的强度预测模型，计算得到抗压强度预测值；

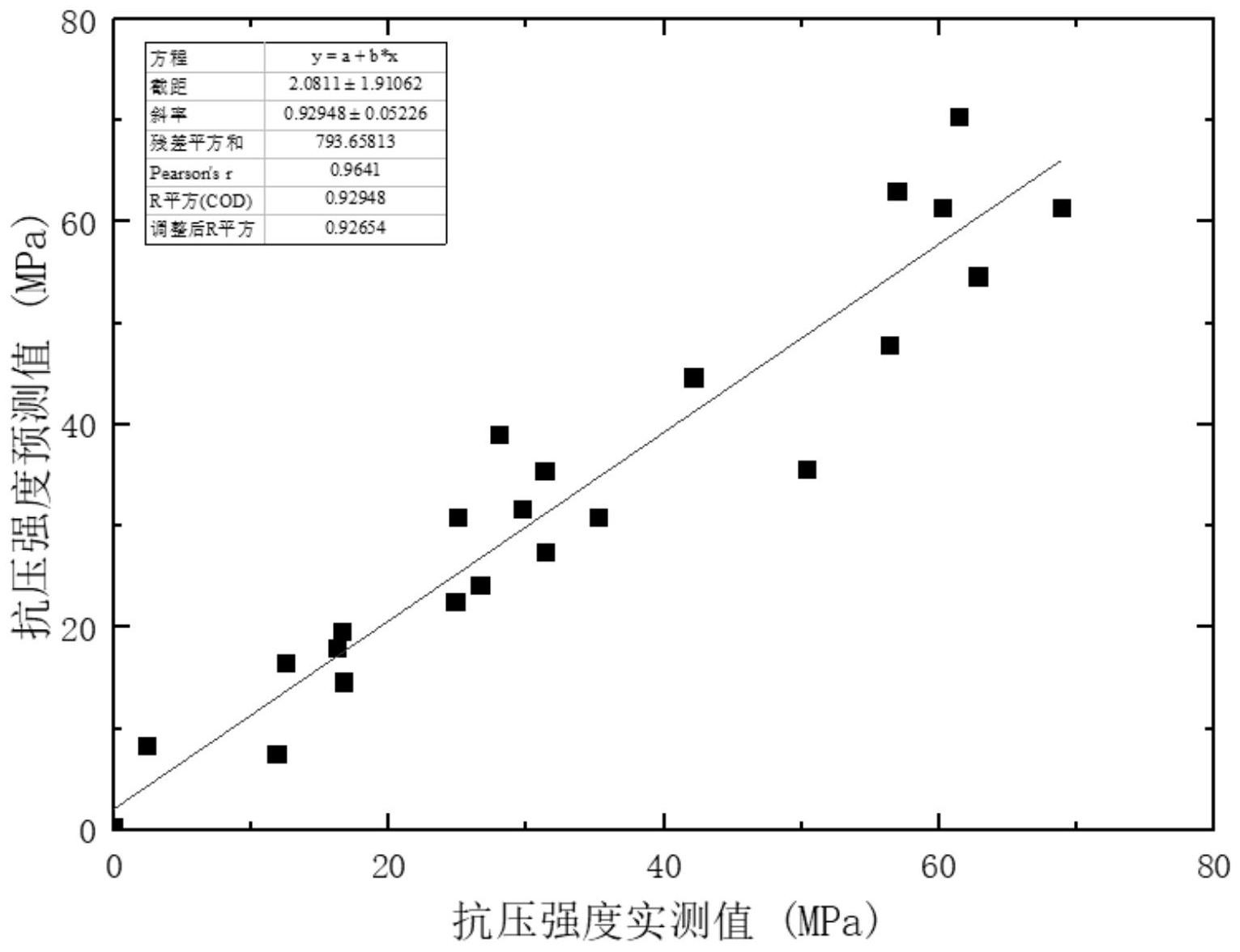

(6)对比分析步骤(5)中抗压强度预测值与实测值，并进行拟合回归，回归系数宜大于等于0.90。

4.根据权利要求1所述的基于强度调控的碱激发甘蔗渣灰/矿渣低碳砂浆配合比设计方法，其特征在于，步骤4中确定低碳砂浆配合比包括如下步骤：(1)将强度设计要求值Y及所需的相关参数(在甘蔗渣灰占前驱体比例γ、氧化钠物质的量RN、激发剂中二氧化硅与氧化钠物质的量的比值nS/N、水胶比 龄期T中选取)代入到所建立的强度预测模型：

(2)反解获得符合强度设计要求的原材料参数通解(3)基于经济指标和工程实际确定一组特解作为低碳砂浆配合比。
