专利号: 2021108972872
申请人: 重庆多润机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

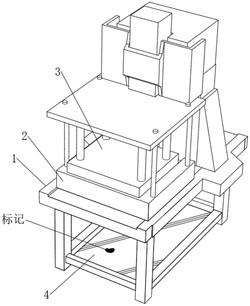

1.一种汽车冷冲压自检式金属模具,包括压力机台(1),所述压力机台(1)上端安装有定模(2)和动模(3),且定模(2)位于动模(3)下侧,其特征在于:所述定模(2)和压力机台(1)上共同开设有多个检测孔(6),所述压力机台(1)下端安装有下弧气罩(5),且多个检测孔(6)与下弧气罩(5)相连通,所述检测孔(6)上镶嵌连接有多个与检测孔(6)相对应的外标记球(8),所述外标记球(8)上端固定连接有导热丝(7),且导热丝(7)延伸至检测孔(6)的上侧开口处,所述下弧气罩(5)下端安装有竖气管(10),且竖气管(10)与下弧气罩(5)相连通,所述竖气管(10)上镶嵌安装有储粉球(9),所述竖气管(10)侧面安装有相连通的横气管(11),所述压力机台(1)下端还安装有与下弧气罩(5)相对应的落料板(4),且落料板(4)位于下弧气罩(5)下侧;所述储粉球(9)包括外球壳(91)、渗气片(92)以及标记填料(93),所述外球壳(91)上下两端均开设有通气孔,所述渗气片(92)固定连接于下侧通气孔处,所述标记填料(93)填充于外球壳(91)内;所述竖气管(10)上的气泵连通有惰性气体气源,所述横气管(11)上的气泵连通有氧气气源。

2.根据权利要求1所述的一种汽车冷冲压自检式金属模具,其特征在于:所述外标记球(8)包括外控气罩(81)、内定形柱(82)以及标记内芯(83),所述外控气罩(81)与下弧气罩(5)之间固定连接,所述内定形柱(82)固定连接于外控气罩(81)下端,所述标记内芯(83)填充于外控气罩(81)和内定形柱(82)之间。

3.根据权利要求2所述的一种汽车冷冲压自检式金属模具,其特征在于:所述外控气罩(81)和内定形柱(82)均采用硬质导热材料制成,所述标记内芯(83)采用热熔性材料制成。

4.根据权利要求2所述的一种汽车冷冲压自检式金属模具,其特征在于:所述外控气罩(81)和内定形柱(82)之间连接有多根均匀分布的延缓丝线(84),且延缓丝线(84)沿外控气罩(81)靠近内定形柱(82)的方向倾斜向下。

5.根据权利要求1所述的一种汽车冷冲压自检式金属模具,其特征在于:所述外球壳(91)采用硬质透明材料制成,所述渗气片(92)采用防水透气材料制成。

6.根据权利要求1所述的一种汽车冷冲压自检式金属模具,其特征在于:所述标记填料(93)为粒径统一的还原性铁粉。

7.根据权利要求6所述的一种汽车冷冲压自检式金属模具,其特征在于:所述标记填料(93)外表面包覆有热熔性涂料层,且热熔性涂料层为深色系。

8.根据权利要求1所述的一种汽车冷冲压自检式金属模具,其特征在于:所述竖气管(10)和横气管(11)上均安装有电磁阀,且竖气管(10)和横气管(11)远离下弧气罩(5)一端均连接有气泵。
