专利号: 2021108999945
申请人: 江苏富源广建设发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

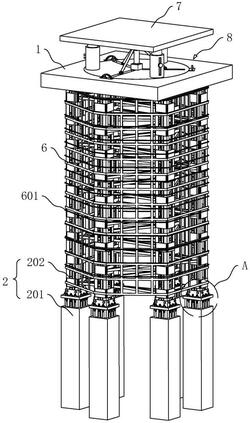

1.一种格构钢承台式塔吊基础,包括混凝土承台(1)和支撑件(2),其特征在于:所述支撑件(2)包括用于放置在基坑底部的钻孔灌注桩(201)、竖向连接于混凝土承台(1)的格构钢柱(202),所述格构钢柱(202)底端插设在钻孔灌注桩(201)内,所述格构钢柱(202)上连接有连接组件(3),所述连接组件(3)包括套设在格构钢柱(202)上的安装套(301)、竖向连接于安装套(301)的锚固钢筋(302),所述锚固钢筋(302)的底端固定插设在钻孔灌注桩(201)内,所述锚固钢筋(302)沿着安装套(301)的周向设置有若干;

所述安装套(301)包括套设在格构钢柱(202)上的框体(3011)、一体成型于框体(3011)的套体(3012),所述框体(3011)的中心线和套体(3012)的中心线共线,所述套体(3012)上螺纹连接有抵紧在格构钢柱(202)上的抵紧螺栓(3013);所述锚固钢筋(302)上螺纹连接有两个限位螺母(3021),所述框体(3011)夹紧在两个限位螺母(3021)之间;

所述支撑件(2)在混凝土承台(1)上设置有三个,三个所述支撑件(2)呈三角形对称分布,三个所述支撑件(2)组成一个支撑组件(4),相邻的两个所述支撑件(2)之间连接有加强件(5);

所述混凝土承台(1)上方设有找平板(7),所述混凝土承台(1)上连接有调平机构(8),所述调平机构(8)包括水平连接于混凝土承台(1)的安装板(801)、球接于安装板(801)的连接杆(802),所述连接杆(802)远离安装板(801)的端部固定连接于找平板(7),所述连接杆(802)上连接有用于驱使连接杆(802)绕着球接点转动的驱动组件(9)。

2.根据权利要求1所述的一种格构钢承台式塔吊基础,其特征在于:所述支撑组件(4)在混凝土承台(1)上镜像对称设置有两个,两个所述支撑组件(4)的中心线共线,两个所述支撑组件(4)上包裹有同一层加固网(6)。

3.根据权利要求1所述的一种格构钢承台式塔吊基础,其特征在于:所述驱动组件(9)包括转动连接于安装板(801)的螺杆(901)、套设在螺杆(901)上的运动座(902)、铰接于运动座(902)的联动杆(903),所述螺杆(901)的轴线水平设置且与连接杆(802)的轴线相交,所述运动座(902)和螺杆(901)螺纹配合,所述运动座(902)和安装板(801)滑移配合,所述联动杆(903)远离运动座(902)的一端铰接于连接杆(802),所述连接杆(802)的球接点在螺杆(901)的轴线上,所述驱动组件(9)沿着连接杆(802)的周向等间距设置有三组。

4.根据权利要求3所述的一种格构钢承台式塔吊基础,其特征在于:所述连接杆(802)上滑移套设有连接套(12),所述连接套(12)上螺纹连接有调节螺栓(13),所述连接杆(802)上开有供调节螺栓(13)插入的螺纹孔(14),所述螺纹孔(14)竖向设置有若干,所述联动杆(903)远离运动座(902)的一端铰接于连接套(12)。

5.根据权利要求2所述的一种格构钢承台式塔吊基础,其特征在于:所述加固网(6)的外部固定连接有加固筋(601),所述加固筋(601)竖向设置有若干个。
