1.一种高应力腐蚀抗性铝铜锂合金材料，所述铝铜锂合金材料的组成为：Cu       2.80 wt. %～2.90 wt. %Li       1.36 wt. %～1.50 wt. %Zr       0.28 wt. %～0.30 wt. %余量为Al和不可避免的杂质，不可避免的杂质总量不超过0.025 wt.%；

其制备方法包括如下步骤：

配料：按所述铝合金导线材料的组成进行配料；

将配好的材料进行熔炼，浇铸至模具内并冷却得到铸锭；

将铸锭冷轧成板材，冷轧后对材料进行预拉伸处理、退火、固溶、时效热处理，即得高应力腐蚀抗性铝铜锂合金材料；其中，所述退火程序依次为480～500℃/10～12min、360～380℃/60～70min、160～180℃/

100～120min以及300～320℃/60～80min。

2.根据权利要求1所述的高应力腐蚀抗性铝铜锂合金材料，其特征在于：所述固溶处理为530～550℃保温60～80min。

3.根据权利要求1所述的高应力腐蚀抗性铝铜锂合金材料，其特征在于：所述时效处理为170～175℃保温30～32h。

4.根据权利要求1～3任一项所述的高应力腐蚀抗性铝铜锂合金材料，其特征在于：Cu、Li、Zr三种元素的含量比例M(Cu)：M(Li)：M(Zr)=(8～11)：(3～5)：(1～2)。

5.根据权利要求4所述的高应力腐蚀抗性铝铜锂合金材料，其特征在于：M(Cu)：M(Li)：M(Zr)= 10：5：1。

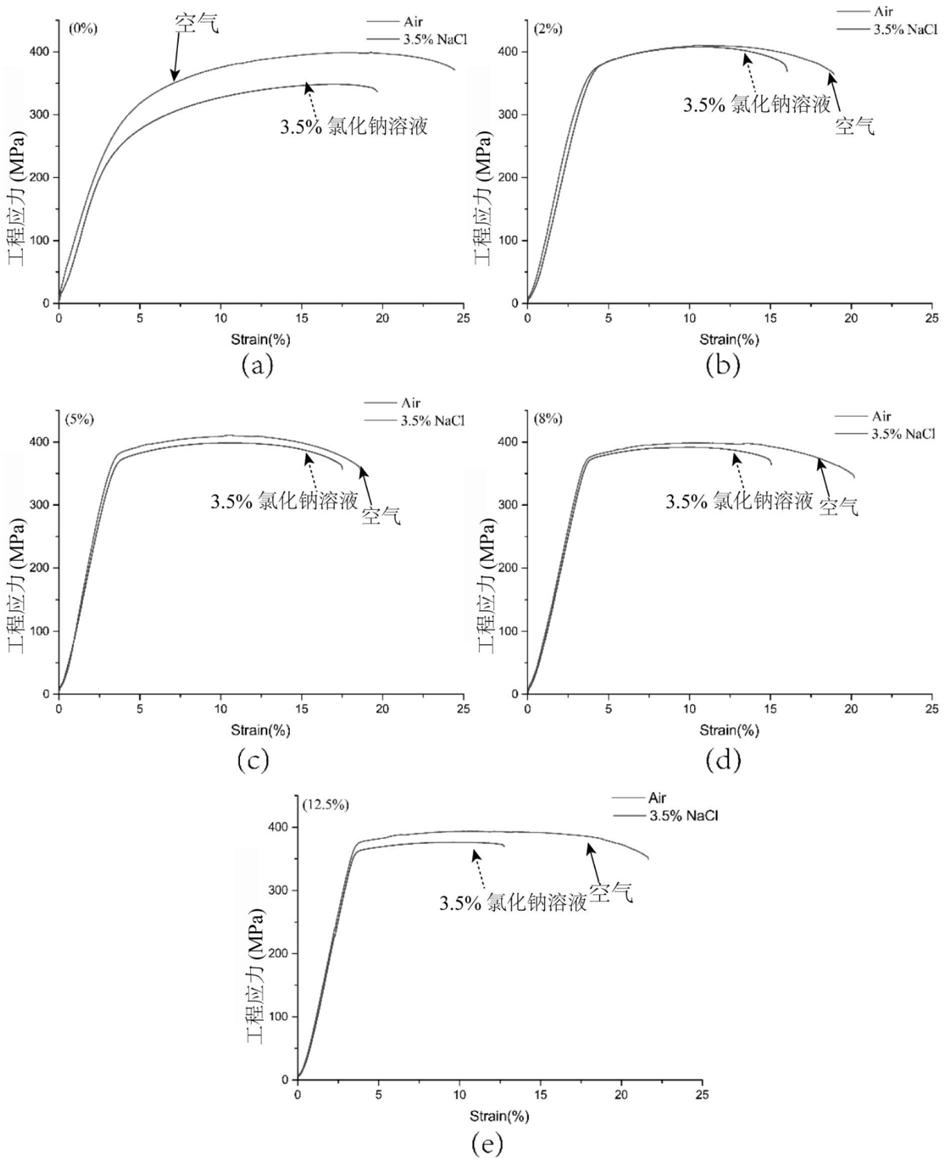

6.根据权利要求1～3任一项所述的高应力腐蚀抗性铝铜锂合金材料，其特征在于：所述预拉伸量为2%～12.5%。

7.根据权利要求1～3任一项所述的高应力腐蚀抗性铝铜锂合金材料，其特征在于：所述不可避免的杂质总量不超过0.021wt.%。

8.根据权利要求1～3任一项所述的高应力腐蚀抗性铝铜锂合金材料，其特征在于：所述冷轧的具体道次为：6.5mm→5.5mm→4.5mm→3.5mm→2.5mm。

9.根据权利要求1或2所述的高应力腐蚀抗性铝铜锂合金材料，其特征在于：所述时效处理为170～175℃保温30～32h，所述预拉伸量为5%。

10.一种高应力腐蚀抗性的型材，其特征在于：由权利要求1～9任一项所述的高应力腐蚀抗性铝铜锂合金材料制备而成。
