专利号: 2021109108651
申请人: 田辉
专利类型:发明专利
专利状态:已下证
专利领域: 服装
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

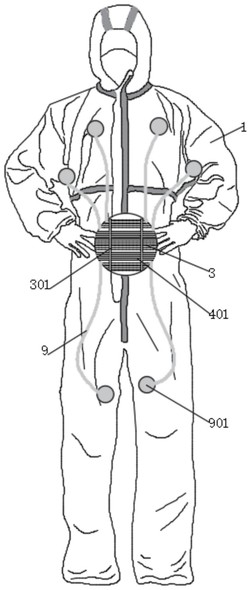

1.一种控温内循环型防疫服,其特征在于:包括双层控温防疫服(1)和循环空腔(201),所述双层控温防疫服(1)内部左右两端均固定连接有多个循环柔性支板(2),相对应所述循环空腔(201)之间固定连接有多个循环片管(3),位于左侧所述循环柔性支板(2)外端固定连接有温感引导片(5),相邻的两个所述温感引导片(5)之间固定连接有半导体制冷片(4);

所述循环柔性支板(2)内开设有与循环片管(3)相接通的循环空腔(201),所述循环空腔(201)内壁固定连接有伞状支架(203),所述伞状支架(203)一端固定连接有位于循环空腔(201)内的电控收缩条(202),所述电控收缩条(202)远离伞状支架(203)一端固定连接弹性封条(204),且弹性封条(204)与电控收缩条(202)滑动连接,所述伞状支架(203)靠近电控收缩条(202)一端固定连接有多个与弹性封条(204)相配合的定起支条(205)。

2.根据权利要求1所述的一种控温内循环型防疫服,其特征在于:相邻的两个所述温感引导片(5)之间固定连接有位于半导体制冷片(4)内侧的隔温防护片(501),所述隔温防护片(501)外端固定连接与半导体制冷片(4)相抵接的导温柱形条(502)。

3.根据权利要求1所述的一种控温内循环型防疫服,其特征在于:位于右侧所述循环柔性支板(2)外端固定连接有均温弧条(6),所述均温弧条(6)外端固定连接有与半导体制冷片(4)相对应的热量感应弧片(601)。

4.根据权利要求3所述的一种控温内循环型防疫服,其特征在于:所述半导体制冷片(4)外端固定连接有多个导热丝(401),且导热丝(401)外端延伸至双层控温防疫服(1)外侧,所述导热丝(401)右端与热量感应弧片(601)固定连接。

5.根据权利要求4所述的一种控温内循环型防疫服,其特征在于:所述循环片管(3)上固定连接有多个与双层控温防疫服(1)粘接的定位撑片(301),任意一个所述定位撑片(301)上固定安装有柔性控制电路构件(7)和片式可充电电源(8),所述柔性控制电路构件(7)通过导线分别与循环空腔(201)、半导体制冷片(4)和片式可充电电源(8)电性连接。

6.根据权利要求5所述的一种控温内循环型防疫服,其特征在于:所述柔性控制电路构件(7)通过导线与均温弧条(6)电性连接,所述均温弧条(6)外端固定连接有延伸至半导体制冷片(4)外部的感温警报器。

7.根据权利要求1所述的一种控温内循环型防疫服,其特征在于:位于上下两侧所述循环柔性支板(2)的相远离一端均固定连接有多个与循环空腔(201)相接通的辅助分支循环条(9),所述辅助分支循环条(9)远离循环柔性支板(2)一端固定连接有与其相接通的定点冷却贴片(901)。

8.根据权利要求1所述的一种控温内循环型防疫服,其特征在于:所述双层控温防疫服(1)内固定连接有多个柔性保持丝条,且双层控温防疫服(1)内填充有循环气体,所述循环片管(3)与双层控温防疫服(1)内部相接通。

9.根据权利要求1所述的一种控温内循环型防疫服,其特征在于:所述双层控温防疫服(1)内壁固定连接有吸汗层,所述吸汗层外端固定连接有多个延伸至双层控温防疫服(1)内的导温条,且导温条与循环片管(3)相配合。

10.根据权利要求9所述的一种控温内循环型防疫服,其特征在于:所述吸汗层采用纳米级变色硅胶复合制成,所述双层控温防疫服(1)上固定连接有多个与吸汗层相配合的透明观察层。
