专利号: 202110915031X
申请人: 王江
专利类型:发明专利
专利状态:授权未缴费
专利领域: 磨削;抛光
更新日期:2023-12-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

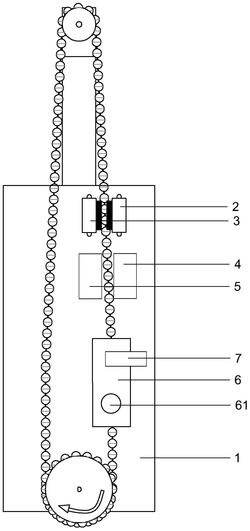

1.一种高质量的串珠打磨装置,包括:底座(1);传动装置,设置于所述底座(1)上端,其特征在于,还包括:打磨装置,设置于所述底座(1)上端,所述打磨装置与串珠相配合;

气流除尘装置,设置于所述底座(1)上端,所述气流除尘装置与串珠相配合,所述气流除尘装置设置于所述打磨装置同侧,所述气流除尘装置沿串珠传动方向设置于所述打磨装置之后;

油液洗尘装置,设置于所述底座(1)上端,所述油液洗尘装置与串珠相配合,所述油液洗尘装置设置于所述打磨装置同侧,所述油液洗尘装置沿串珠传动方向设置于所述气流除尘装置之后;

所述打磨装置包括:

第一毛刷(3),所述第一毛刷(3)设置于所述底座(1)上端,所述第一毛刷(3)设置于串珠一侧,所述第一毛刷(3)与串珠相配合;

第二毛刷(21),所述第二毛刷(21)为滚筒毛刷,所述第二毛刷(21)通过支撑架旋转设置于所述底座(1)上方,所述第二毛刷(21)设置于串珠另一侧,所述第二毛刷(21)的旋转轴线与串珠的传动方向平行,所述第二毛刷(21)与所述串珠相配合,所述第二毛刷(21)与所述第一毛刷(3)相配合,所述第二毛刷(21)与动力系统连接;

所述打磨装置还包括:

第二盒体(2),所述第二盒体(2)为一面开口的盒体,所述第二盒体(2)设置于所述底座(1)上端,所述第二盒体(2)设置于串珠一侧,所述第二盒体(2)的开口面向串珠,所述第二盒体(2)与所述第二毛刷(21)相配合,所述第二盒体(2)的开口半包围所述第二毛刷(21);

所述第二盒体(2)固定于所述底座(1)上端,所述第二盒体(2)设置于所述串珠外侧,所述第二盒体(2)的一面为开口,所述第二盒体(2)的开口正对于串珠;

所述第二毛刷(21)设置于所述第二盒体(2)开口处,所述第二毛刷(21)的两端分别与所述第二盒体(2)的两个相对的侧面通过轴承旋转连接,所述第二毛刷(21)的旋转轴线与所述串珠的传动方向平行,所述第二毛刷(21)与串珠相配合,所述第二毛刷(21)与所述第一毛刷(3)相接;

所述气流除尘装置包括:

第二风机,所述第二风机为吸风机,所述第二风机设置于所述底座(1)上端,所述第二风机设置于串珠一侧,所述第二风机的吸风口与串珠相配合;

所述气流除尘装置还包括:

第一棉布刷(5),所述第一棉布刷(5)为滚筒棉布刷,所述第一棉布刷(5)通过支撑架旋转设置于所述底座(1)上方,所述第一棉布刷(5)设置于串珠一侧,所述第一棉布刷(5)的旋转轴线与串珠的传动方向平行,所述第一棉布刷(5)与所述串珠相配合,所述第一棉布刷(5)内部设置有空腔,所述第一棉布刷(5)表面设置有若干孔洞,所述第一棉布刷(5)表面的若干孔洞与所述第一棉布刷(5)内部的空腔相互连通;

第一风机,所述第一风机为吹风机,所述第一风机设置于所述第一棉布刷(5)内部的空腔中,所述第一风机的吹风口与所述第二风机的吸风口相配合;

第二棉布刷(4),所述第二棉布刷(4)为滚筒棉布刷,所述第二棉布刷(4)通过支撑架旋转设置于所述底座(1)上方,所述第二棉布刷(4)设置于串珠另一侧,所述第二棉布刷(4)的旋转轴线与串珠的传动方向平行,所述第二棉布刷(4)与所述串珠相配合,所述第二棉布刷(4)与所述第一棉布刷(5)相配合,所述第二棉布刷(4)与所述第一棉布刷(5)相接,所述第二棉布刷(4)的旋转方向与第一棉布刷(5)的旋转方向相反,所述第二棉布刷(4)内部设置有空腔,所述第二棉布刷(4)表面设置有若干孔洞,所述第二棉布刷(4)表面的若干孔洞与所述第二棉布刷(4)内部的空腔相互连通;

所述第二风机设置于所述第二棉布刷(4)内部的空腔中;

所述油液洗尘装置包括:

出油口(71),通过支撑架设置于串珠正上方;

集油槽(62),设置于所述底座(1)上端,所述集油槽(62)设置于所述出油口(71)下方,所述集油槽(62)设置于串珠下方;

所述油液洗尘装置还包括:

油液管道(7),设置于所述底座(1)上端,所述油液管道(7)的一端与所述集油槽(62)连通,另一端与所述出油口(71)连通;

油液泵,设置于所述油液管道(7)内部,所述油液泵与油液流动方向相配合;

所述油液洗尘装置还包括:

第一海绵(64),所述第一海绵(64)设置于所述集油槽(62)底部;

第一油液室(65),设置于所述底座(1)内部,所述第一油液室(65)设置于所述集油槽(62)下方,所述第一油液室(65)设置于所述第一海绵(64)下方,所述第一油液室(65)与所述集油槽(62)连通;

第二海绵(66),所述第二海绵(66)设置于所述第一油液室(65)底部;

第二油液室(68),设置于所述底座(1)内部,所述第二油液室(68)设置于所述第一油液室(65)侧面,所述第二油液室(68)设置于所述集油槽(62)下方;

连通口(67),所述连通口(67)设置于所述第一油液室(65)侧面,所述连通口(67)高于所述第一油液室(65)底端,所述连通口(67)设置于所述第二海绵(66)侧方,所述连通口(67)一端与所述第一油液室(65)连通,另一端与所述第二油液室(68)连通;

所述油液管道(7)一端与所述第二油液室(68)连通,另一端与所述出油口(71)连通;

所述油液洗尘装置还包括:

挡油盒(6),所述挡油盒(6)设置于所述底座(1)上端,所述挡油盒(6)沿串珠传动方向设置,所述挡油盒(6)前后两个面相互连通,所述挡油盒(6)与串珠相配合;

所述集油槽(62)设置于所述挡油盒(6)内部底端,所述集油槽(62)与所述挡油盒(6)的内壁相配合,所述集油槽设置于所述串珠下方;

所述出油口(71)设置于所述挡油盒(6)内部顶端,所述出油口(71)设置于串珠正上方,所述出油口(71)设置于所述集油槽(62)上方;

第三风机(61),所述第三风机(61)为吹风机,所述第三风机(61)设置于所述挡油盒(6)顶部,所述第三风机(61)的吹风口设置于所述挡油盒(6)内部,所述第三风机(61)的吹风口设置于串珠上方,所述第三风机(61)的吹风口沿串珠传动方向设置于所述出油口(71)之后;

第三棉布刷(63),设置于所述挡油盒(6)的前方通口处,所述第三棉布刷(63)设置于串珠下方,所述第三棉布刷(63)与串珠相配合,所述第三棉布刷(63)沿串珠传动方向设置于所述第三风机(61)的吹风口之后。
