1.一种藤蔓蔬菜攀爬的拱形网架，其特征在于：包括支撑部，任意相邻的所述支撑部之间分别设置有连接组件；

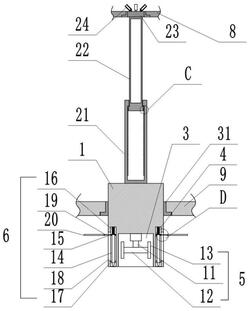

所述支撑部包括底座(1)，所述底座(1)的顶端固接有支撑杆(2)；所述连接组件分别连接任意相邻的所述底座(1)和任意相邻的所述支撑杆(2)；

所述底座(1)的底面开设有移动腔(3)，所述移动腔(3)的四周分别设有固定腔(4)；所述移动腔(3)内设置有移动组件(5)，所述固定腔(4)内设置有固定组件(6)；

所述连接组件包括拱顶杆(7)、上连杆(8)和下连杆(9)，所述拱顶杆(7)和所述上连杆(8)分别与相邻的所述支撑杆(2)连接；所述下连杆(9)分别与任意相邻的所述底座(1)连接；所述上连杆(8)与所述下连杆(9)之间设置有拉绳(10)；

所述固定组件(6)包括固定杆(14)，所述固定杆(14)滑动连接在所述固定腔(4)内，所述固定杆(14)的顶端转动连接有固定帽(15)，所述固定帽(15)的顶端与所述固定腔(4)的底壁之间连接有第一弹簧(16)；所述固定腔(4)靠近所述固定腔(4)出口的位置固接有导向板(17)，所述固定杆(14)贯穿所述导向板(17)并与所述导向板(17)转动连接；所述固定帽(15)靠近所述底座(1)侧壁的一端设置有操控组件，所述操控组件伸出所述底座(1)；

所述操控组件包括开设在所述底座(1)侧壁并与所述固定腔(4)连通的L型槽(18)，所述固定帽(15)靠近所述L型槽(18)的一侧固接有操控轴(19)，所述操控轴(19)伸出所述L型槽(18)并铰接有踏板(20)，所述操控轴(19)与所述L型槽(18)滑动连接；

所述踏板(20)与所述操控轴(19)铰接，所述踏板(20)与所述操控轴(19)的铰接端设固接有限位块(2001)；

所述固定杆(14)的顶端设置有卡块(1402),所述固定帽(15)的底端开设有与卡块(1402)相适配的卡槽(1501)；

所述卡块(1402)的顶端和侧壁与卡槽(1501)的内腔顶壁和侧壁之间设置有若干滚珠(1502)；

所述固定杆(14)的外壁固接有旋转翼片(1401)，所述旋转翼片(1401)呈螺旋形固定在所述固定杆(14)的外壁，所述导向板(17)中的导向孔开设有与所述旋转翼片(1401)对应的螺纹槽；

所述支撑杆(2)包括下杆(21)、中间杆(22)和顶块(23)；所述下杆(21)的底端与所述底座(1)固接，所述中间杆(22)滑动连接在所述下杆(21)的内腔内，所述下杆(21)与所述中间杆(22)之间设置有调节组件；所述中间杆(22)的顶端与所述顶块(23)的底面固接，所述顶块(23)的顶面铰接有若干拱顶座(24)，所述拱顶座(24)与所述拱顶杆(7)插接；

所述调节组件包括纵向固定在所述下杆(21)内腔的固定齿(25)，所述下杆(21)的侧壁纵向开设有连通所述下杆(21)内腔的滑槽(26)，所述滑槽(26)将所述固定齿(25)分为对称的两部分；所述中间杆(22)的外壁周向开设有与任意所述固定齿(25)对应设置的移动槽(27)，所述移动槽(27)内滑动连接有移动齿(28)，所述移动齿(28)与所述移动槽(27)的底壁之间固接有第二弹簧(29)；所述移动齿(28)远离所述第二弹簧(29)的一端固接有移动杆(30)，所述移动杆(30)伸出所述滑槽(26)并与所述滑槽(26)滑动连接；

所述底座(1)的侧壁四周分别固接有连接块(31)，所述下连杆(9)的两端分别通过下卡接头(32)与相邻所述底座(1)的所述连接块(31)卡接；所述下连杆(9)的顶面开设有拉孔(33)，所述拉孔(33)与所述拉绳(10)的末端可拆卸连接；

所述上连杆(8)的两端分别固接有上卡接头(34)，所述上卡接头(34)与所述顶块(23)的侧壁卡接；所述上连杆(8)上转动连接若干有绕绳器(35)，所述绕绳器(35)与所述上连杆(8)同轴设置；所述绕绳器(35)与所述拉孔(33)对应设置，所述拉绳(10)绕设在所述绕绳器(35)上。

2.根据权利要求1所述的藤蔓蔬菜攀爬的拱形网架，其特征在于：所述移动组件(5)包括液压缸(11)，所述液压缸(11)固定在所述移动腔(3)的顶面，所述液压缸(11)的输出轴朝向所述底座(1)的底面，所述液压缸(11)的输出轴转动连接有移动梁(12)，所述移动梁(12)的轴线与所述液压缸(11)输出轴的轴线垂直；所述移动梁(12)的两端轴接有移动轮(13)，两所述移动轮(13)平行设置。

3.根据权利要求1所述的藤蔓蔬菜攀爬的拱形网架，其特征在于：所述拉绳(10)包括软绳(36)，所述软绳(36)的一端固接有拉头(37)，所述拉头(37)与所述拉孔(33)可拆卸连接；

所述软绳(36)的另一端与所述绕绳器(35)固接并绕设在所述绕绳器(35)上。

4.根据权利要求3所述的藤蔓蔬菜攀爬的拱形网架，其特征在于：所述绕绳器(35)包括本体(3501)，所述本体(3501)套设在所述上连杆(8)的外壁并与所述上连杆(8)转动连接，所述绕绳器(35)的两端分别设置有挡绳板(3502)，所述软绳(36)绕设在所述本体(3501)上；所述本体(3501)的内腔周向开设有环形槽(3503)，所述环形槽(3503)内固接有弹簧片(3504)，所述弹簧片(3504)的一端与所述环形槽(3503)固接，所述弹簧片(3504)的另一端与所述上连杆(8)的侧壁固接。
