专利号: 2021109184299
申请人: 深圳市振华建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-10-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

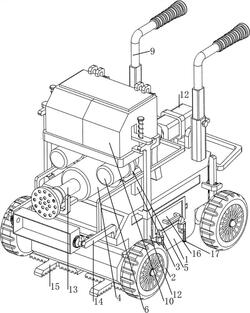

1.一种建筑工程浇筑时环境除尘设备,其特征是:包括有支撑框架(1)、车轮(2)、第一支撑架(3)、第一下料筒(4)、第二支撑块(5)、第二下料筒(6)、推板(7)、第一弹簧(8)、调节杆(9)、手动下料机构(10)和按压机构(11),支撑框架(1)两侧均转动式连接有用于移动的车轮(2),支撑框架(1)顶部一侧连接有第一支撑架(3),第一支撑架(3)中部设有用于装水的第一下料筒(4),第一支撑架(3)两侧均连接有第二支撑块(5),第二支撑块(5)内均设有第二下料筒(6),第一下料筒(4)内滑动式连接有推板(7),推板(7)一侧和第二下料筒(6)之间设有第一弹簧(8),支撑框架(1)顶部两侧均连接有可调节长度的调节杆(9),第二下料筒(6)顶部和支撑框架(1)顶部之间设有手动下料机构(10),支撑框架(1)顶部一侧和车轮(2)之间设有按压机构(11)。

2.根据权利要求1所述的一种建筑工程浇筑时环境除尘设备,其特征是:手动下料机构(10)包括有第三支撑块(101)、第一装料框(102)、第四支撑块(103)、门盖(104)和第一扭力弹簧(105),支撑框架(1)顶部中间设有第三支撑块(101),第三支撑块(101)上设有用于储存水的第一装料框(102),第一装料框(102)两侧均连接有第四支撑块(103),第四支撑块(103)之间转动式连接有用于盖在第一装料框(102)顶部的门盖(104),门盖(104)两侧和第四支撑块(103)之间均设有两个第一扭力弹簧(105)。

3.根据权利要求2所述的一种建筑工程浇筑时环境除尘设备,其特征是:按压机构(11)包括有第一转动块(111)、第五支撑块(112)、第二转动块(113)、第二扭力弹簧(114)、第六支撑块(115)、第三转动块(116)、第三扭力弹簧(117)、第七支撑块(118)和气缸(119),一侧的车轮(2)两侧均连接有第一转动块(111),支撑框架(1)两侧均连接有第五支撑块(112),第五支撑块(112)上均转动式连接有第二转动块(113),第二转动块(113)两侧和第五支撑块(112)之间均设有第二扭力弹簧(114),支撑框架(1)顶部远离第二下料筒(6)两侧均连接有第六支撑块(115),第六支撑块(115)之间转动式连接有第三转动块(116),第三转动块(116)两侧和第六支撑块(115)之间均设有第三扭力弹簧(117),支撑框架(1)顶部靠近第六支撑块(115)一侧设有第七支撑块(118),第七支撑块(118)上设有气缸(119)。

4.根据权利要求3所述的一种建筑工程浇筑时环境除尘设备,其特征是:还包括有自动下料机构(12),自动下料机构(12)包括有第四转动块(121)、滑轨块(122)、顶板(123)、挡板(124)、第八支撑块(125)和第二弹簧(126),支撑框架(1)远离第六支撑块(115)两侧均连接有滑轨块(122),滑轨块(122)上均滑动式连接有顶板(123),另一侧的车轮(2)两侧均连接有第四转动块(121),第一装料框(102)两侧均设有第八支撑块(125),第八支撑块(125)和第一装料框(102)之间滑动式连接有挡板(124),挡板(124)顶部和同侧的第八支撑块(125)之间均设有第二弹簧(126)。

5.根据权利要求4所述的一种建筑工程浇筑时环境除尘设备,其特征是:还包括有喷洒机构(13),喷洒机构(13)包括有第九支撑块(131)、喷头(132)和转轴(133),第一下料筒(4)一侧设有第九支撑块(131),第九支撑块(131)之间转动式连接有转轴(133),转轴(133)上设有喷头(132)。

6.根据权利要求5所述的一种建筑工程浇筑时环境除尘设备,其特征是:还包括有翻转机构(14),翻转机构(14)包括有齿条(141)、第十支撑块(142)、第二装料框(143)、单向齿轮(144)、第一卡块(145)、楔形块(146)和第三弹簧(147),推板(7)远离第一下料筒(4)两侧均连接有齿条(141),支撑框架(1)远离齿条(141)两侧均连接有第十支撑块(142),第十支撑块(142)之间转动式连接有第二装料框(143),第二装料框(143)两侧均连接有单向齿轮(144),第二装料框(143)两侧均连接有第一卡块(145),第十支撑块(142)一侧均滑动式连接有楔形块(146),楔形块(146)一侧和第十支撑块(142)之间均设有第三弹簧(147)。

7.根据权利要求6所述的一种建筑工程浇筑时环境除尘设备,其特征是:还包括有清扫机构(15),清扫机构(15)包括有锥齿轮(151)、转动杆(152)和毛刷(153),支撑框架(1)底部两侧均转动式连接有转动杆(152),转动杆(152)底部均设有用于清理地面的毛刷(153),转动杆(152)顶部和一侧的车轮(2)两侧均设有锥齿轮(151)。

8.根据权利要求7所述的一种建筑工程浇筑时环境除尘设备,其特征是:还包括有存储机构(16),存储机构(16)包括有第三装料框(161)、第十一支撑块(162)和第四弹簧(163),支撑框架(1)两侧均设有两个第十一支撑块(162),第十一支撑块(162)之间均滑动式连接有用于放置工具的第三装料框(161),第三装料框(161)和同侧的第十一支撑块(162)之间均设有第四弹簧(163)。

9.根据权利要求8所述的一种建筑工程浇筑时环境除尘设备,其特征是:还包括有卡住机构(17),卡住机构(17)包括有第十二支撑块(171)、第二卡块(172)和第五弹簧(173),支撑框架(1)四侧均设有第十二支撑块(171),第十二支撑块(171)上均滑动式连接有第二卡块(172),第二卡块(172)和同侧的第十二支撑块(171)下部之间均设有第五弹簧(173)。
